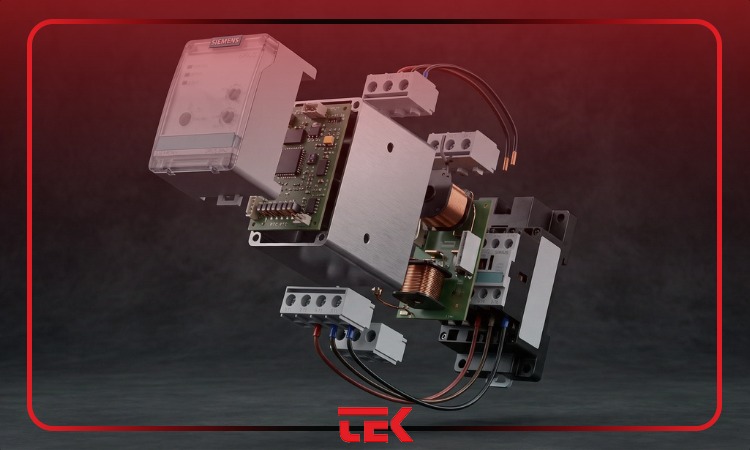

رله ترمیستور زیمنس چیست و چه کاربردی دارد؟

رله ترمیستور زیمنس سری SIRIUS 3RN2 یک تجهیز حفاظتی پیشرفته است که وظیفه دارد دمای سیم پیچ الکتروموتور را به صورت مستقیم و لحظه ای رصد کند. این دستگاه بر خلاف روش های سنتی که تنها شدت جریان برق را اندازه می گرفتند مستقیماً با حرارت تولید شده در قلب موتور سر و کار دارد. به محض اینکه دمای سیم پیچ موتور از حد مجاز تعیین شده بالاتر برود رله ترمیستور بلافاصله فرمان توقف صادر می کند تا از سوختن عایق های موتور جلوگیری شود. این سری جدید با تکنولوژی مدرن جایگزین مدل های قدیمی 3RN1 شده است و دقت بسیار بالاتری دارد. استفاده از این رله در شرایط زیر برای صنعتگران حیاتی است:

• حفاظت از موتور در زمان هایی که استارت های سنگین و طولانی انجام می شود
• کارکرد موتور در محیط های بسیار گرم که سیستم خنک کننده هوا جوابگو نیست
• زمانی که فن خنک کننده موتور مسدود شده یا از کار افتاده است و جریان برق بالا نمی رود اما دما به شدت زیاد می شود
• موتورهایی که تعداد دفعات روشن و خاموش شدن آن ها در ساعت زیاد است

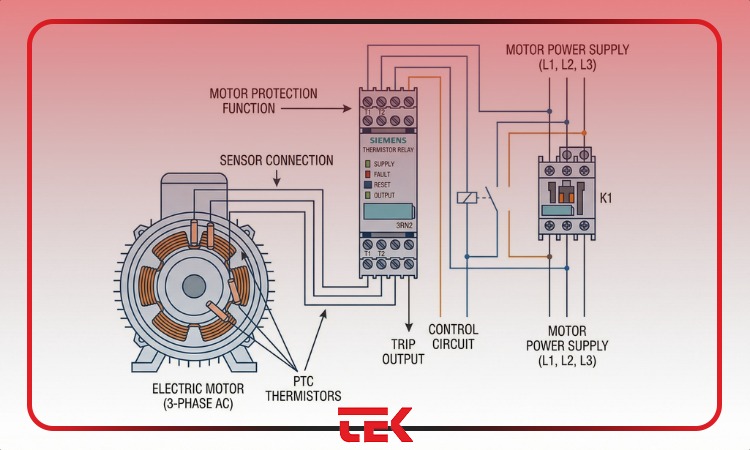

رله ترمیستور زیمنس چگونه کار میکند؟

مکانیزم عملکرد این دستگاه بسیار هوشمندانه و در عین حال ساده است. این سیستم بر پایه تغییرات فیزیکی سنسورهایی به نام PTC کار می کند که در لابلای سیم پیچ های موتور کاشته شده اند. این سنسورها نوعی مقاومت متغیر با دما هستند.

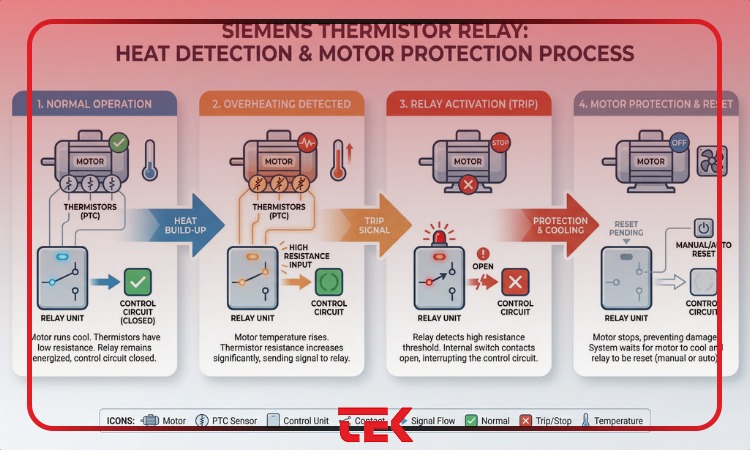

روند تشخیص و حفاظت به ترتیب زیر انجام می شود:

1. در حالت عادی که دمای موتور نرمال است مقاومت سنسورهای PTC بسیار پایین است و جریان در مدار برقرار می ماند
2. زمانی که دمای سیم پیچ به نقطه خطرناک می رسد مقاومت سنسور به صورت ناگهانی و جهشی افزایش می یابد
3. رله زیمنس این تغییر ناگهانی مقاومت را حس کرده و بلافاصله کنتاکت فرمان را قطع می کند تا موتور خاموش شود

نکته کلیدی در اینجا سرعت واکنش است. برخلاف تجهیزات قدیمی که گرم شدنشان طول می کشد سنسورهای PTC در کسری از ثانیه نسبت به دمای بحرانی واکنش نشان می دهند.

تفاوت رله ترمیستور زیمنس با بیمتال و کنترل فاز

یکی از بزرگترین ابهامات خریداران این است که با وجود بیمتال چه نیازی به ترمیستور است. پاسخ ساده است چون بیمتال بر اساس جریان برق کار می کند و عملکردی کند دارد اما ترمیستور بر اساس دمای واقعی کار می کند و بسیار دقیق است. در سناریوهایی مثل گرفتگی فن موتور جریان برق ممکن است تغییر چندانی نکند و بیمتال متوجه خطر نشود اما دمای موتور به سرعت بالا می رود و در اینجا فقط رله ترمیستور زیمنس قادر به نجات موتور است.

در موتورهایی که راه اندازی سنگین دارند یا به اصطلاح Hard Starting هستند بیمتال معمولاً دچار خطا می شود و بی دلیل موتور را قطع می کند اما ترمیستور تا زمانی که دما واقعاً بالا نرفته باشد مدار را قطع نمی کند.

انواع رله ترمیستور زیمنس سری SIRIUS 3RN2

شرکت زیمنس در سری جدید 3RN2 محصولات خود را به دو دسته کلی تقسیم کرده است تا کاربران بتوانند بر اساس نیاز و بودجه خود بهترین گزینه را انتخاب کنند. این رله ها با عرض کم خود فضای بسیار کمی را در تابلو برق اشغال می کنند.

رله های کامپکت Compact

این مدل ها برای کاربردهای ساده و روتین طراحی شده اند. عرض آن ها معمولاً 17.5 میلی متر است و قیمت مناسب تری دارند. اگر فقط یک مدار سنسور دارید و نیاز به نمایشگر یا امکانات پیچیده ندارید مدل های کامپکت بهترین انتخاب برای صرفه جویی در هزینه و فضا هستند.

رله های استاندارد Standard

این مدل ها برای کاربردهای پیچیده تر صنعتی ساخته شده اند. عرض آن ها معمولاً 22.5 میلی متر است و امکانات بیشتری دارند. برخی از این مدل ها دارای نمایشگر هستند که وضعیت دقیق دما را نشان می دهد. همچنین قابلیت اتصال همزمان چندین سنسور و امکانات مانیتورینگ پیشرفته برای اتصال به سیستم های کنترلی در این مدل ها وجود دارد.

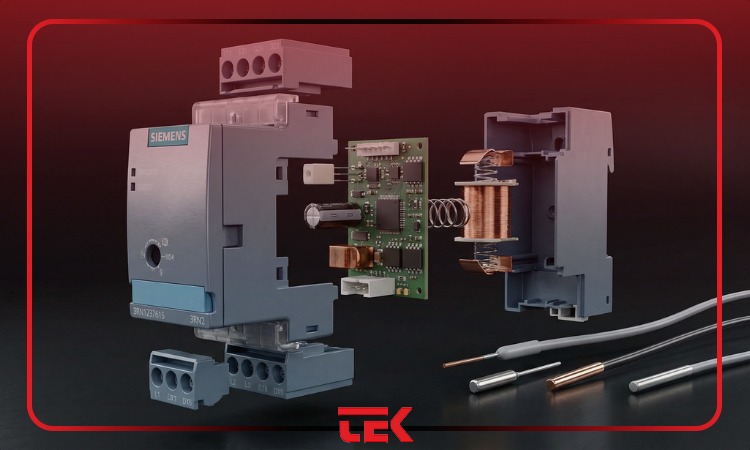

آموزش سیم بندی رله ترمیستور زیمنس

نصب و راه اندازی رله های زیمنس به گونه ای طراحی شده که تکنسین ها بتوانند در کمترین زمان و با کمترین پیچیدگی آن را انجام دهند. شناخت ترمینال های ورودی و خروجی اولین قدم در سیم بندی صحیح است.

نقشه کلی پایه ها به شرح زیر است:

• ترمینال های A1 و A2: این دو پایه مخصوص تغذیه برق خودِ رله هستند که باید به ولتاژ مناسب متصل شوند
• ترمینال های T1 و T2: سیم های مربوط به سنسور PTC که از داخل موتور می آیند باید دقیقاً به این دو پایه وصل شوند
• پایه های 11 و 12 و 14 یا شماره های مشابه: این ها کنتاکت های فرمان هستند. معمولاً پایه 11 مشترک است پایه 12 کنتاکت بسته و پایه 14 کنتاکت باز است که در مسیر بوبین کنتاکتور قرار می گیرد
• پایه های Y1 و Y2: در برخی مدل ها برای قابلیت ریست ریموت یا تعیین حالت ریست اتوماتیک استفاده می شود

یک نکته بسیار مهم ایمنی وجود دارد که ولتاژ اندازه گیری در سنسورها نباید بیشتر از 2.5 ولت باشد زیرا ولتاژ بالا باعث آسیب دیدن سنسور PTC داخل موتور می شود. برای فعال کردن حالت ریست اتوماتیک در بسیاری از مدل ها کافی است پایه های Y1 و Y2 را به هم جامپر کنید.

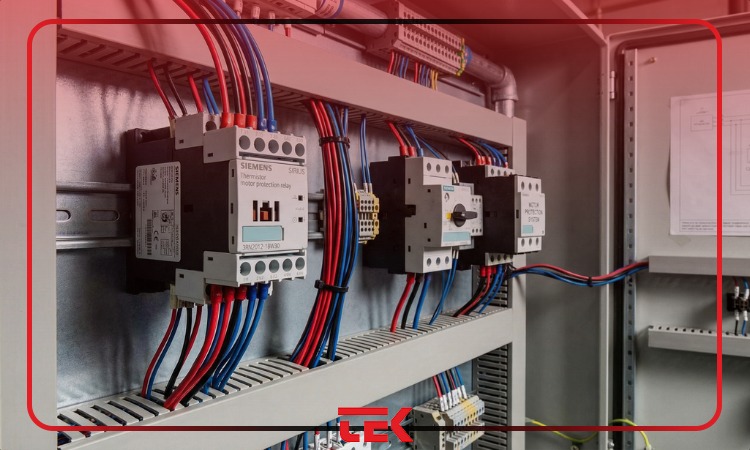

قابلیت تشخیص خطا و عیب یابی رله ترمیستور زیمنس

رله های سری 3RN2 زیمنس فراتر از یک دماسنج ساده هستند. این دستگاه ها هوشمند بوده و قابلیت تشخیص خرابی در سیم کشی را دارند. یکی از ویژگی های حیاتی این سری قابلیت تشخیص قطعی سیم یا Wire break detection است. اگر به هر دلیلی سیم سنسور پاره شود یا قطع شود رله این وضعیت را خطرناک تشخیص داده و برای ایمنی بیشتر مدار را قطع می کند.

مفهوم چراغ های LED روی دستگاه برای عیب یابی:

• چراغ سبز یا READY: نشان دهنده این است که تغذیه برق رله وصل است و دستگاه آماده کار می باشد
• چراغ قرمز یا TRIPPED: این چراغ نشان می دهد که رله عمل کرده است. علت آن می تواند بالا رفتن دمای موتور بیش از حد مجاز باشد یا اینکه خطایی در مدار سنسور مثل قطعی سیم یا اتصال کوتاه رخ داده است

سیستم تشخیص اتصال کوتاه یا Short circuit detection نیز در این رله ها فعال است. اگر مقاومت سنسور به شکل غیرطبیعی به صفر نزدیک شود رله متوجه می شود که سنسور اتصالی کرده و چراغ خطا را روشن می کند.

کاربرد رله ترمیستور زیمنس در موتورهای ضد انفجار

در صنایع حساس مثل نفت گاز و پتروشیمی که محیط پر از گازهای اشتعال پذیر یا گرد و غبار است ایمنی موتور اهمیت مرگ و زندگی دارد. در این محیط ها اگر بدنه موتور داغ شود می تواند باعث انفجار شود. به همین دلیل استفاده از حفاظت دمایی دقیق در موتورهای ضد انفجار Ex الزامی است.

طبق استانداردهای جهانی ATEX و سطح ایمنی SIL رله های حفاظتی باید تاییدیه کار در محیط های خطرناک را داشته باشند. رله های ترمیستور زیمنس سری 3RN2 دارای این تاییدیه ها هستند و تضمین می کنند که دمای سطح موتور هرگز به نقطه اشتعال گازهای محیط نرسد.

راهنمای خرید و انتخاب رله ترمیستور زیمنس

برای انتخاب صحیح ترین مدل رله ترمیستور باید قبل از خرید به چند نکته فنی روی پلاک موتور و نیازهای پروژه توجه کنید تا از هدر رفتن بودجه جلوگیری شود.

چک لیست موارد مهم هنگام خرید:

• ولتاژ تغذیه رله: حتماً چک کنید که تابلو برق شما ولتاژ 24 ولت DC دارد یا 220 ولت AC و متناسب با آن خرید کنید
• نوع ریست مورد نیاز: آیا نیاز دارید بعد از خنک شدن موتور رله خودکار وصل شود یا اپراتور باید دستی آن را ریست کند
• تعداد سنسورها: قرار است دمای یک موتور را کنترل کنید یا چند موتور را به صورت سری به هم وصل کرده اید
• امکانات جانبی: آیا به خروجی آنالوگ برای PLC یا نمایشگر روی رله نیاز دارید

توجه به این جزئیات باعث می شود دقیقاً مدلی را تهیه کنید که نیاز فنی شما را برطرف می کند و با سیستم برق کارخانه هماهنگی کامل دارد

جمع‌بندی

رله ترمیستور زیمنس سری SIRIUS 3RN2 یک راهکار حرفه‌ای و قابل‌اعتماد برای حفاظت واقعی از الکتروموتورها در برابر افزایش دمای خطرناک است. این تجهیز با پایش مستقیم دمای سیم‌پیچ، ضعف‌های روش‌های سنتی مبتنی بر جریان را پوشش می‌دهد و در شرایطی مانند استارت‌های سنگین، خرابی سیستم خنک‌کننده و محیط‌های صنعتی خشن، نقش حیاتی در جلوگیری از سوختن موتور ایفا می‌کند. انتخاب صحیح مدل متناسب با ولتاژ، نوع ریست و تعداد سنسورها، نه‌تنها ایمنی سیستم را افزایش می‌دهد بلکه از توقف‌های پرهزینه و خسارت‌های سنگین صنعتی نیز جلوگیری خواهد کرد.

سوالات متداول درمورد رله ترمیستور زیمنس:

1. آیا رله ترمیستور زیمنس سری 3RN2 می‌تواند جایگزین کامل بیمتال شود؟

خیر، این دو تجهیز مکمل یکدیگر هستند نه الزاماً جایگزین کامل. بیمتال حفاظت اضافه‌جریان را انجام می‌دهد، در حالی که رله ترمیستور زیمنس حفاظت دقیق دمای واقعی سیم‌پیچ موتور را بر عهده دارد. در کاربردهای حساس و صنعتی، استفاده همزمان از بیمتال و ترمیستور بهترین سطح ایمنی را فراهم می‌کند.

2. اگر سنسور PTC داخل موتور خراب یا سیم آن قطع شود چه اتفاقی می‌افتد؟

رله ترمیستور زیمنس سری 3RN2 دارای قابلیت تشخیص قطعی سیم (Wire Break Detection) است. در صورت قطع شدن یا خرابی سنسور، رله این وضعیت را خطرناک تشخیص داده و بلافاصله مدار را قطع می‌کند تا از آسیب جدی به موتور جلوگیری شود.

3. آیا می‌توان چند سنسور PTC را به یک رله ترمیستور متصل کرد؟

بله، در بسیاری از مدل‌های استاندارد سری 3RN2 امکان اتصال چند سنسور PTC به‌صورت سری وجود دارد. این قابلیت برای موتورهای بزرگ یا سیستم‌هایی که نیاز به مانیتورینگ چند نقطه دمایی دارند بسیار کاربردی است.

4. تفاوت اصلی سری 3RN2 با مدل قدیمی 3RN1 در چیست؟

سری 3RN2 نسبت به 3RN1 دقت بالاتر، سرعت واکنش سریع‌تر، امکانات عیب‌یابی پیشرفته‌تر و طراحی کامپکت‌تری دارد. همچنین این سری با استانداردهای ایمنی جدیدتر سازگار بوده و برای کاربردهای مدرن صنعتی و موتورهای ضد انفجار انتخاب مطمئن‌تری محسوب می‌شود.
