راهنمای کامل نصب و ستینگ رلههای حفاظتی ABB برای ایمنی صنعتی
2026-07-25 22:45:52
در سیستمهای قدرت و شبکههای برق صنعتی، حفاظت تجهیزات یکی از مهمترین عوامل حفظ پایداری و جلوگیری از خسارات مالی و عملیاتی محسوب میشود. هرگونه خطا در شبکه، از اتصال کوتاه گرفته تا اضافه بار، افت ولتاژ یا مشکلات فرکانسی، میتواند باعث آسیب جدی به تجهیزات گرانقیمتی مانند ترانسفورماتورها، موتورها، ژنراتورها و تابلوهای برق شود. به همین دلیل استفاده از رلههای حفاظتی استاندارد و تنظیم صحیح آنها اهمیت بسیار زیادی دارد.
در میان برندهای مطرح جهان، رلههای حفاظتی ABB به دلیل دقت بالا، قابلیت اطمینان، امکانات ارتباطی پیشرفته و انعطافپذیری در تنظیمات، جایگاه ویژهای در صنایع مختلف دارند. با این حال، عملکرد صحیح این تجهیزات تنها زمانی تضمین میشود که نصب، پیکربندی و ستینگ آنها مطابق با استانداردهای مهندسی انجام شود. در این مقاله تکان انرژی کوشا مراحل نصب، تنظیم و راهاندازی رلههای حفاظتی ABB را به صورت کامل بررسی خواهیم کرد.

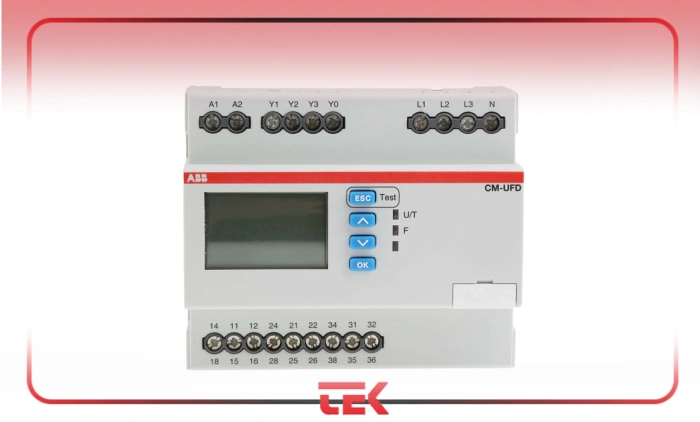

رله حفاظتی ABB چیست و چه نقشی در سیستمهای صنعتی دارد؟
رله حفاظتی یک تجهیز هوشمند است که وظیفه نظارت مداوم بر پارامترهای الکتریکی شبکه را بر عهده دارد. این تجهیزات جریان، ولتاژ، فرکانس و سایر پارامترهای سیستم را اندازهگیری کرده و در صورت تشخیص شرایط غیرعادی، فرمان قطع مدار را صادر میکنند.
رلههای حفاظتی ABB با بهرهگیری از فناوری دیجیتال و پردازش پیشرفته اطلاعات، قادر هستند انواع خطاها را با دقت بالا شناسایی کنند. این موضوع باعث میشود از گسترش خطا در شبکه جلوگیری شده و تجهیزات صنعتی در کوتاهترین زمان ممکن از مدار خارج شوند.
در صنایع نفت و گاز، پتروشیمی، نیروگاهها، صنایع فولاد، سیمان و کارخانجات تولیدی، رلههای حفاظتی یکی از اصلیترین اجزای سیستمهای حفاظت الکتریکی به شمار میروند.
تنظیم صحیح رلههای حفاظتی
بسیاری از مشکلاتی که در شبکههای برق صنعتی رخ میدهد، ناشی از تنظیمات نادرست رلههای حفاظتی است. اگر مقادیر حفاظتی کمتر از حد نیاز انتخاب شوند، رله ممکن است به اشتباه و بدون وجود خطای واقعی عمل کند. از طرف دیگر اگر آستانههای حفاظتی بیش از حد بالا تنظیم شوند، احتمال آسیب به تجهیزات قبل از عملکرد رله افزایش پیدا میکند.
تنظیم صحیح رله باعث میشود هماهنگی حفاظتی میان تجهیزات مختلف برقرار شده و هر خطا تنها توسط نزدیکترین تجهیز حفاظتی برطرف شود. این موضوع علاوه بر افزایش ایمنی، از خاموشیهای گسترده و توقفهای غیرضروری خطوط تولید جلوگیری میکند.
انواع رلههای حفاظتی ABB و کاربرد آنها
ABB طیف گستردهای از رلههای حفاظتی را برای کاربردهای مختلف ارائه میدهد. انتخاب نوع رله به ساختار شبکه و نیازهای حفاظتی پروژه بستگی دارد.
رلههای حفاظت اضافه جریان
این رلهها یکی از پرکاربردترین تجهیزات حفاظتی در سیستمهای توزیع برق هستند. وظیفه اصلی آنها تشخیص اضافه بار و جریانهای اتصال کوتاه است. در بسیاری از تابلوهای فشار متوسط و فشار ضعیف از این نوع رله استفاده میشود.
رلههای حفاظت دیفرانسیل
رلههای دیفرانسیل برای حفاظت ترانسفورماتورها، ژنراتورها و تجهیزات حساس مورد استفاده قرار میگیرند. این تجهیزات اختلاف جریان بین ورودی و خروجی را اندازهگیری کرده و در صورت مشاهده خطای داخلی، فرمان قطع صادر میکنند.
رلههای حفاظت ولتاژ و فرکانس
این رلهها تغییرات غیرمجاز ولتاژ و فرکانس را کنترل میکنند. افت ولتاژ، افزایش ولتاژ، کاهش فرکانس یا افزایش فرکانس از جمله شرایطی هستند که میتوانند عملکرد تجهیزات صنعتی را مختل کنند.
رلههای حفاظت موتور و ژنراتور
موتورها و ژنراتورها از ارزشمندترین تجهیزات هر واحد صنعتی هستند. رلههای حفاظتی ABB برای حفاظت این تجهیزات در برابر اضافه بار، عدم تعادل فاز، افزایش دما و سایر شرایط غیرعادی طراحی شدهاند.

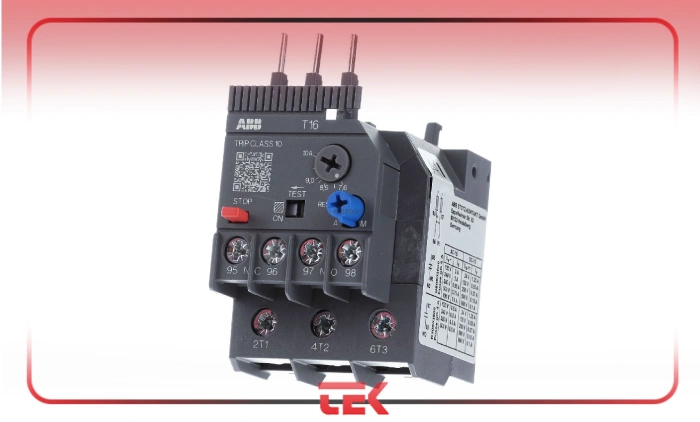

مراحل نصب رلههای حفاظتی ABB
نصب اصولی رلههای حفاظتی پایه و اساس عملکرد صحیح سیستم حفاظت است. هرگونه خطا در این مرحله میتواند باعث بروز مشکلات جدی در بهرهبرداری شود.
بررسی نقشههای حفاظتی
پیش از نصب، تمامی نقشههای تکخطی، مدارهای فرمان و مستندات حفاظتی باید به دقت بررسی شوند. این کار از بروز خطاهای سیمکشی و اتصال تجهیزات جلوگیری میکند.
نصب فیزیکی رله
رله باید در محل مناسب داخل تابلو نصب شود. رعایت شرایط محیطی، تهویه مناسب، دسترسی برای تعمیرات و فاصله استاندارد از سایر تجهیزات اهمیت زیادی دارد.
اتصال CT و VT
دقت در اتصال ترانسفورماتورهای جریان (CT) و ولتاژ (VT) اهمیت بسیار بالایی دارد. اشتباه در پلاریته یا نسبت تبدیل میتواند عملکرد حفاظتی سیستم را کاملاً مختل کند.
بررسی سیمکشی و ارتباطات
پس از نصب تجهیزات، تمامی ترمینالها، ورودیها، خروجیها و ارتباطات شبکه باید بررسی شوند تا از صحت عملکرد سیستم اطمینان حاصل شود.
راهنمای ستینگ و تنظیم رلههای حفاظتی ABB
پس از نصب فیزیکی، مهمترین مرحله پروژه آغاز میشود؛ یعنی تنظیم پارامترهای حفاظتی بر اساس مشخصات شبکه.
تنظیم پارامترهای پایه
در ابتدا اطلاعاتی مانند نسبت CT، نسبت VT، فرکانس شبکه و مشخصات تجهیزات در رله وارد میشوند. این اطلاعات پایه مبنای محاسبات حفاظتی رله خواهند بود.
تعریف مقادیر حفاظتی
در این مرحله مقادیر مربوط به اضافه جریان، اضافه ولتاژ، افت ولتاژ، خطای زمین و سایر حفاظتها تعیین میشوند. این تنظیمات باید بر اساس مطالعات اتصال کوتاه و هماهنگی حفاظتی انجام شوند.
تنظیم منحنیهای حفاظتی
انتخاب منحنی مناسب برای حفاظت اضافه جریان نقش مهمی در هماهنگی میان تجهیزات حفاظتی دارد. منحنیهای استاندارد IEC و IEEE معمولاً در پروژههای صنعتی مورد استفاده قرار میگیرند.
تنظیم زمان عملکرد
زمان عملکرد رله باید به گونهای تنظیم شود که نزدیکترین تجهیز به محل خطا عمل کند. این موضوع از قطع گسترده شبکه جلوگیری کرده و پایداری سیستم را افزایش میدهد.
جدول مهمترین پارامترهای ستینگ رله ABB
| پارامتر | کاربرد |
| CT Ratio | تعریف نسبت ترانس جریان |
| VT Ratio | تعریف نسبت ترانس ولتاژ |
| Overcurrent Pickup | تعیین حد عملکرد اضافه جریان |
| Earth Fault Setting | تنظیم حفاظت خطای زمین |
| Time Delay | تنظیم زمان عملکرد |
| Frequency Limits | حفاظت فرکانسی |
| Voltage Threshold | حفاظت ولتاژی |
تست و راهاندازی رلههای ABB
پس از پایان تنظیمات، انجام تستهای عملکردی ضروری است. در این مرحله با استفاده از تجهیزات تست رله، شرایط مختلف خطا شبیهسازی شده و عملکرد سیستم ارزیابی میشود.
تست تزریق جریان، تست تزریق ولتاژ، بررسی آلارمها و ارزیابی فرمانهای تریپ از مهمترین مراحل راهاندازی محسوب میشوند. این آزمایشها اطمینان میدهند که رله در شرایط واقعی عملکرد درستی خواهد داشت.
اشتباهات رایج هنگام تنظیم رلههای حفاظتی
یکی از رایجترین اشتباهات، وارد کردن اشتباه نسبت CT و VT است. این موضوع باعث خطا در اندازهگیری و عملکرد نامناسب حفاظت میشود. انتخاب نادرست منحنی حفاظتی، تنظیم غیرواقعی زمان عملکرد و عدم انجام تستهای نهایی نیز از دیگر خطاهای متداول هستند.
همچنین در برخی پروژهها هماهنگی حفاظتی بین رلههای مختلف به درستی انجام نمیشود که میتواند منجر به خاموشی گسترده و کاهش قابلیت اطمینان شبکه شود.
.webp)
مزایای استفاده از رلههای حفاظتی ABB در صنایع
رلههای حفاظتی ABB از دقت و سرعت عملکرد بالایی برخوردار هستند و قابلیت تشخیص طیف گستردهای از خطاها را دارند. امکانات ارتباطی پیشرفته، ثبت رویدادها، قابلیت مانیتورینگ آنلاین و انعطافپذیری بالا در تنظیمات از مهمترین مزایای این تجهیزات محسوب میشوند.
این ویژگیها باعث شدهاند رلههای ABB در بسیاری از پروژههای صنعتی بزرگ به عنوان یکی از گزینههای اصلی سیستم حفاظت مورد استفاده قرار گیرند.
جمعبندی:حفاظت تجهیزات با رله ABB
رلههای حفاظتی ABB نقش کلیدی در حفاظت تجهیزات و افزایش ایمنی سیستمهای برق صنعتی دارند. با این حال عملکرد صحیح آنها به نصب اصولی، تنظیم دقیق پارامترها و انجام تستهای استاندارد وابسته است.
اجرای صحیح فرآیند نصب و ستینگ رلههای حفاظتی نه تنها از تجهیزات ارزشمند صنعتی محافظت میکند، بلکه موجب افزایش پایداری شبکه، کاهش خاموشیها و بهبود بهرهوری مجموعه خواهد شد.
