چگونه پلاک موتور الکتریکی رو بخونیم و اطلاعاتش رو بفهمیم؟

در دنیای امروز که موتورهای الکتریکی بخش جدایی‌ناپذیری از زندگی روزمره و صنایع مختلف هستن، درک درست از مشخصات فنی‌شون می‌تونه تفاوت بزرگی ایجاد کنه. تصور کنین که دارین یک موتور الکتریکی رو برای تعمیر، تعویض یا حتی خرید انتخاب می‌کنین. اولین جایی که باید بهش نگاه کنین، پلاک موتور الکتریکی هست. این پلاک مثل یک کارت شناسایی عمل می‌کنه و همه اطلاعات کلیدی رو در مورد عملکرد، ایمنی و قابلیت‌های موتور بهتون می‌گه. اما چطور می‌تونیم این اطلاعات رو به درستی بخونیم و بفهمیم؟ در این مقاله از تکان انرژی، به طور کامل و جامع به موضوع پلاک خوانی موتور الکتریکی می‌پردازیم. از مقدمات تا جزئیات فنی، مثال‌های واقعی و نکات عملی رو بررسی می‌کنیم تا بتونین با اعتماد به نفس کامل با این موضوع برخورد کنین.

اگر تازه‌کار هستین یا حتی اگر تجربه‌ای در زمینه برق و موتورها دارین، این راهنما بهتون کمک می‌کنه تا اشتباهات رایج رو جلوگیری کنین و تصمیمات بهتری بگیرین. بیایید قدم به قدم پیش بریم و ببینیم که پلاک خوانی موتور الکتریکی چقدر ساده و در عین حال حیاتی می‌تونه باشه.

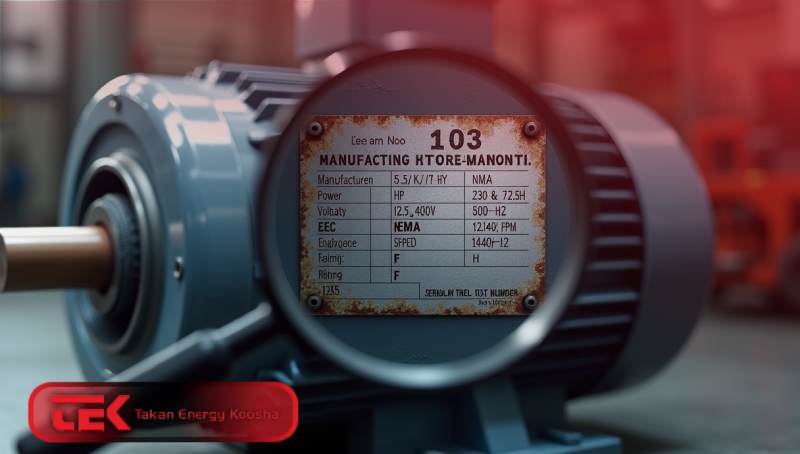

چرا پلاک موتور الکتریکی مهمه؟

قبل از اینکه وارد جزئیات بشیم، بیایید بفهمیم چرا باید به پلاک خوانی موتور الکتریکی اهمیت بدیم. موتورهای الکتریکی در همه جا هستن: از پمپ‌های آب خانگی گرفته تا ماشین‌آلات صنعتی سنگین. پلاک موتور، که معمولاً از جنس فلز یا پلاستیک مقاوم ساخته شده و روی بدنه موتور نصب می‌شه، حاوی اطلاعاتیه که توسط استانداردهای بین‌المللی مثل IEC (کمیسیون بین‌المللی الکتروتکنیک) یا NEMA (انجمن ملی تولیدکنندگان تجهیزات الکتریکی) تعیین شدن. این اطلاعات نه تنها برای نصب صحیح موتور ضروریه، بلکه برای ایمنی، کارایی و طول عمر دستگاه هم مهمه.

برای مثال، اگر ولتاژ اشتباه رو اعمال کنین، موتور ممکنه بسوزه یا کارایی‌ش کم بشه. طبق آمارهای صنعت، بیش از ۳۰ درصد مشکلات موتورها به دلیل عدم توجه به مشخصات پلاک رخ می‌ده. پس، یادگیری پلاک خوانی موتور الکتریکی می‌تونه هزینه‌های تعمیراتی رو کاهش بده و بهره‌وری رو افزایش بده. حالا بیایید به اجزای اصلی پلاک بپردازیم.

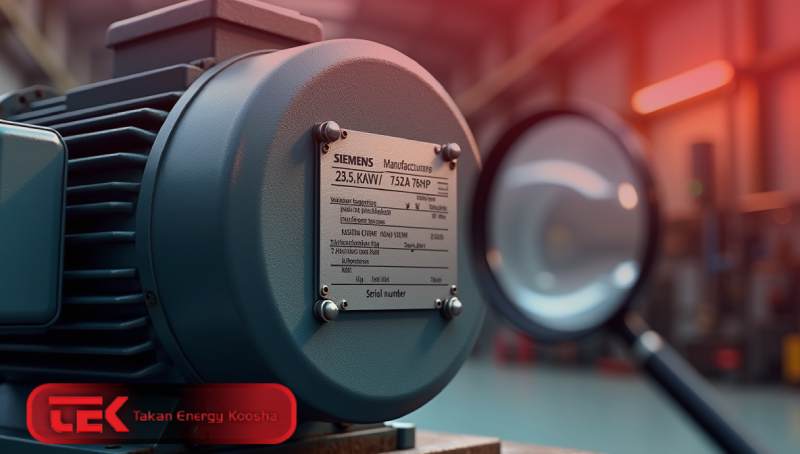

اجزای اصلی پلاک موتور الکتریکی

پلاک موتور الکتریکی معمولاً شامل چندین بخش کلیدی می‌شه که هر کدوم اطلاعات خاصی رو ارائه می‌دن. این اجزا بسته به نوع موتور (AC یا DC) و استاندارد مورد استفاده (IEC یا NEMA) ممکنه کمی متفاوت باشن، اما اصول کلی‌شون یکسانه. بیایید یکی یکی بررسی‌شون کنیم.

۱. اطلاعات سازنده و مدل موتور

اولین چیزی که روی پلاک می‌بینین، نام سازنده (مثل Siemens، ABB یا Baldor) و مدل موتوره. مدل معمولاً یک کد الfanumeric هست که مشخصات منحصربه‌فرد موتور رو نشون می‌ده. شماره سریال (Serial Number) هم کنارش هست که برای پیگیری گارانتی یا قطعات یدکی ضروریه. در پلاک خوانی موتور الکتریکی، این بخش مثل شناسنامه موتور عمل می‌کنه و کمک می‌کنه تا کاتالوگ یا دیتاشیت مربوطه رو پیدا کنین.

۲. توان خروجی (HP یا kW)

توان موتور یکی از مهم‌ترین پارامترهاست. در استاندارد NEMA، توان به اسب بخار (HP) نشون داده می‌شه، در حالی که در IEC، از کیلووات (kW) استفاده می‌شه. (یادتون باشه، ۱ HP تقریباً برابر با ۰.۷۴۶ kW هست.) این عدد نشون‌دهنده قدرت مکانیکی خروجی موتور در شرایط استاندارد هست. مثلاً اگر موتور ۵ HP باشه، می‌تونه بارهایی مثل فن‌های بزرگ یا نوار نقاله‌ها رو به راحتی بچرخونه. در پلاک خوانی موتور الکتریکی، توجه به این که توان برای بار کامل (Full Load) هست یا نه، مهمه.

۳. ولتاژ نامی (Voltage)

ولتاژ یکی از حیاتی‌ترین بخش‌هاست. پلاک معمولاً ولتاژهای مختلف رو نشون می‌ده، مثل ۲۲۰/۳۸۰V برای موتورهای سه‌فاز. این یعنی موتور می‌تونه در شبکه‌های مختلف کار کنه. اگر ولتاژ اعمال‌شده بیشتر یا کمتر از حد مجاز باشه، موتور داغ می‌کنه یا کارایی‌ش کم می‌شه. در استانداردهای IEC، ولتاژ با فرکانس ترکیب می‌شه، مثلاً ۴۰۰V/۵۰Hz. همیشه در پلاک خوانی موتور الکتریکی، ولتاژ رو با منبع تغذیه‌تون تطبیق بدین تا از آسیب جلوگیری کنین.

۴. جریان نامی (Current یا Amps)

جریان کامل بار (Full Load Amps یا FLA) نشون‌دهنده جریانی هست که موتور در توان نامی مصرف می‌کنه. این عدد برای انتخاب کابل‌ها، فیوزها و کنتاکتورها ضروریه. مثلاً اگر موتور ۱۰ آمپر باشه، باید تجهیزات حفاظتی مناسب انتخاب کنین. در موتورهای AC، جریان برای هر ولتاژ متفاوت ممکنه باشه. نکته مهم در پلاک خوانی موتور الکتریکی: جریان شروع (Starting Current) معمولاً ۵ تا ۷ برابر جریان نامی هست، پس سیستم‌تون رو برای این پیک آماده کنین.

۵. فرکانس (Frequency)

فرکانس معمولاً ۵۰ یا ۶۰ هرتز هست و با ولتاژ ترکیب می‌شه. در ایران، استاندارد ۵۰Hz هست، اما اگر موتور برای ۶۰Hz طراحی شده باشه، ممکنه سرعتش تغییر کنه. این پارامتر مستقیماً روی سرعت موتور تأثیر می‌ذاره.

۶. تعداد فازها (Phase)

موتورهای تک‌فاز (۱Ph) برای مصارف خانگی و سه‌فاز (۳Ph) برای صنعتی مناسبن. در پلاک خوانی موتور الکتریکی، این بخش کمک می‌کنه تا بدونین موتور به چه نوع شبکه‌ای نیاز داره.

۷. سرعت نامی (RPM)

سرعت چرخش شفت موتور در دقیقه (Revolutions Per Minute). مثلاً ۱۴۴۰ RPM برای موتورهای چهارقطبی در ۵۰Hz. این عدد با تعداد قطب‌ها و فرکانس رابطه داره: RPM = (۱۲۰ × Frequency) / Poles. اگر موتور سنکرون باشه، سرعت دقیقاً این فرمول رو دنبال می‌کنه، اما در موتورهای القایی، کمی کمتره (Slip).

۸. کلاس عایق (Insulation Class)

کلاس عایق مثل B، F یا H نشون‌دهنده حداکثر دمایی هست که سیم‌پیچ‌ها تحمل می‌کنن. مثلاً کلاس F تا ۱۵۵ درجه سانتی‌گراد. این برای جلوگیری از سوختن موتور در شرایط گرم مهمه. در پلاک خوانی موتور الکتریکی، اگر محیط کار داغ باشه، کلاس بالاتری انتخاب کنین.

۹. درجه حفاظت (IP Rating)

IP مثل IP55 نشون‌دهنده مقاومت موتور در برابر گردوغبار و آب هست. اولین цифر برای جامدات (۰-۶) و دوم برای مایعات (۰-۸). مثلاً IP44 برای محیط‌های مرطوب مناسبه.

۱۰. سایز فریم (Frame Size)

در NEMA، مثل ۵۶C، و در IEC، مثل ۹۰L. این عدد ارتفاع شفت از پایه رو نشون می‌ده. مثلاً در IEC، دو رقم اول ارتفاع شفت در میلی‌متر تقسیم بر ۴ هست.

۱۱. سرویس فاکتور (Service Factor یا SF)

SF معمولاً ۱.۱۵ هست، یعنی موتور می‌تونه ۱۵% بیشتر از توان نامی کار کنه بدون آسیب. اما بهتره همیشه زیر SF کار کنین.

۱۲. بازده (Efficiency)

بازده درصد انرژی ورودی که به خروجی مکانیکی تبدیل می‌شه. موتورهای با بازده بالا (IE3 یا IE4) انرژی کمتری مصرف می‌کنن.

۱۳. دیگر پارامترها

مثل Duty Cycle (S1 برای کار مداوم)، Bearing Type، یا Ambient Temperature. در موتورهای DC، ولتاژ آرماتور و فیلد جداگانه نشون داده می‌شه.

تفاوت استانداردهای NEMA و IEC در پلاک خوانی

در پلاک خوانی موتور الکتریکی، شناخت استاندارد مهمه. NEMA بیشتر در آمریکا استفاده می‌شه و روی HP، Frame مثل ۱۸۴T تمرکز داره. IEC جهانی‌تره و از kW، Frame مثل ۱۳۲M استفاده می‌کنه. مثلاً در NEMA، Enclosure Type مثل TEFC (Totally Enclosed Fan Cooled) هست، در حالی که IEC از IP استفاده می‌کنه. اگر موتور وارداتی دارین، استاندارد رو چک کنین تا اشتباه نکنین.

مثال‌های عملی پلاک خوانی موتور الکتریکی

فرض کنین پلاکی دارین با: Manufacturer: Siemens, Model: 1LA7, HP: ۱۰, Voltage: ۲۳۰/۴۶۰V, FLA: ۲۵/۱۲.۵A, RPM: ۱۷۵۰, Freq: ۶۰Hz, Phase: ۳, Ins Class: F, IP: ۵۵, Frame: ۲۱۵T.

این موتور سه‌فاز، ۱۰ اسب بخار، مناسب برای شبکه ۶۰Hz آمریکاست. می‌تونه در ۲۳۰V با ۲۵A یا ۴۶۰V با ۱۲.۵A کار کنه. کلاس F یعنی تا ۱۵۵ درجه تحمل داره، و IP55 یعنی ضدگردوغبار و پاشش آب.

در مثالی ایرانی، موتور موتوژن با ۵.۵kW، ۴۰۰V/۵۰Hz، ۱۴۴۰RPM، کلاس B، IP54. این برای صنایع داخلی مناسبه.

نکته عملی: همیشه پلاک رو با ابزارهای اندازه‌گیری مثل مولتی‌متر چک کنین. اگر پلاک آسیب دیده، از کاتالوگ سازنده کمک بگیرین.

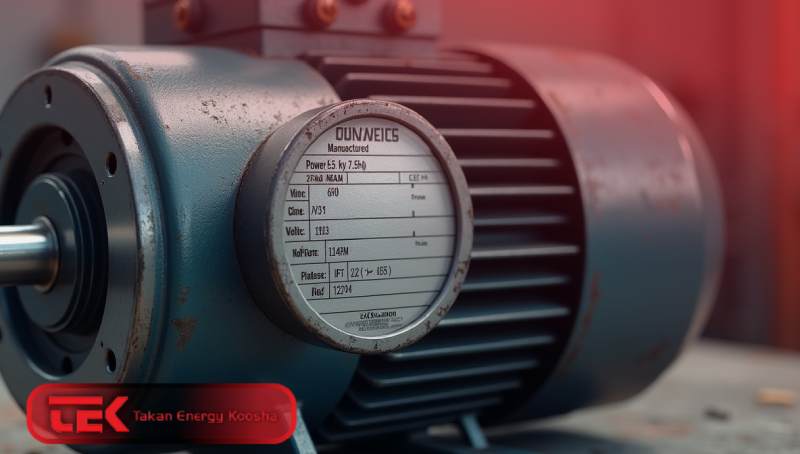

نکات ایمنی و نگهداری در پلاک خوانی

در پلاک خوانی موتور الکتریکی، ایمنی اوله. همیشه موتور رو خاموش کنین قبل از بررسی. از تجهیزات حفاظتی استفاده کنین. برای نگهداری، دما رو زیر حد کلاس عایق نگه دارین و بار رو بیش از SF نذارین. چک دوره‌ای پلاک کمک می‌کنه مشکلات زود تشخیص بدین.

کاربردهای پلاک خوانی در صنایع مختلف

در صنعت خودرو، پلاک کمک می‌کنه موتورهای مناسب برای خط تولید انتخاب کنین. در کشاورزی، برای پمپ‌ها، توان و IP مهمه. در ساختمان‌سازی، برای آسانسورها، سرعت و جریان کلیدی‌ان. یادگیری پلاک خوانی موتور الکتریکی در همه این زمینه‌ها سودآوره.

نتیجه‌گیری

یادگیری پلاک خوانی موتور الکتریکی نه تنها یک مهارت فنیه، بلکه کلیدی برای افزایش ایمنی، کارایی و صرفه‌جویی در هزینه‌هاست. با بررسی اجزا مثل توان، ولتاژ، جریان و کلاس عایق، می‌تونین موتورها رو بهتر مدیریت کنین. چه تازه‌کار باشین چه حرفه‌ای، همیشه پلاک رو به عنوان مرجع اصلی در نظر بگیرین. اگر این نکات رو رعایت کنین، مشکلات کمتری خواهید داشت و عملکرد بهتری از موتورها می‌گیرین. حالا نوبت شماست که این دانش رو در عمل استفاده کنین و ببینین چقدر تفاوت ایجاد می‌کنه.
