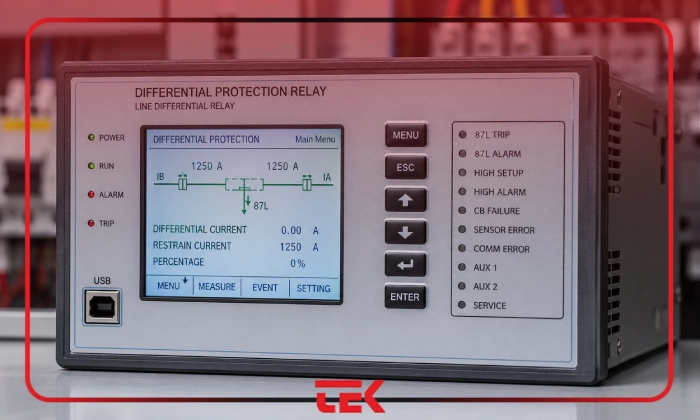

رله حفاظتی دیفرانسیل طولی

رله‌های حفاظتی دیفرانسیل طولی به‌عنوان یکی از پیشرفته‌ترین تجهیزات حفاظتی در صنعت برق، نقشی کلیدی در حفاظت از تجهیزات حساس مانند ترانسفورماتورها، خطوط انتقال، ژنراتورها و شینه‌ها ایفا می‌کنند. این رله‌ها با دقت بالا و سرعت عمل بی‌نظیر، خطاهای الکتریکی را شناسایی و از خسارات مالی و قطعی‌های گسترده در شبکه برق جلوگیری می‌کنند. اگر به دنبال راهکاری مطمئن برای افزایش ایمنی، پایداری و طول عمر سیستم‌های برقی خود هستید، رله‌های حفاظتی دیفرانسیل طولی تکان انرژی بهترین انتخاب برای شماست.

رله‌های حفاظتی دیفرانسیل طولی چیست؟

رله حفاظتی دیفرانسیل طولی (Line Differential Relay) یکی از پیشرفته‌ترین تجهیزات حفاظت خطوط انتقال و فوق توزیع برق است که با مقایسه جریان‌های دو سر خط، خطاهای داخلی را با دقت بسیار بالا شناسایی می‌کند. این نوع رله بر اساس اصل حفاظت دیفرانسیل جریان عمل می‌کند و در صورت مشاهده اختلاف غیرمجاز بین جریان ورودی و خروجی، فرمان قطع مدار را صادر می‌کند.

امروزه با توسعه شبکه‌های انتقال انرژی و افزایش اهمیت پایداری شبکه برق، استفاده از رله‌های دیفرانسیل طولی به عنوان حفاظت اصلی خطوط انتقال فشار قوی و فوق فشار قوی به یک استاندارد جهانی تبدیل شده است. این رله‌ها به دلیل سرعت عملکرد بالا، حساسیت مناسب و قابلیت اطمینان زیاد، نقش مهمی در جلوگیری از آسیب تجهیزات و خاموشی‌های گسترده ایفا می‌کنند.

اصول عملکرد رله دیفرانسیل طولی

عملکرد رله دیفرانسیل طولی بر مبنای قانون جریان کیرشهف است. در شرایط عادی، جریان ورودی و خروجی یک خط انتقال تقریباً برابر است. اما زمانی که خطای داخلی مانند اتصال کوتاه فاز به فاز یا فاز به زمین در محدوده حفاظت رخ دهد، تعادل جریان‌ها از بین می‌رود.
رله با اندازه‌گیری جریان دو انتهای خط از طریق ترانسفورماتورهای جریان (CT) و تبادل داده از طریق کانال مخابراتی یا فیبر نوری، مقدار جریان دیفرانسیل را محاسبه می‌کند. اگر این اختلاف از مقدار تنظیم شده بیشتر باشد، رله فرمان تریپ را به کلید قدرت ارسال می‌کند تا بخش معیوب از شبکه جدا شود.

اجزای اصلی سیستم حفاظت دیفرانسیل طولی

سیستم حفاظت دیفرانسیل طولی از چند بخش اصلی تشکیل شده است:

• رله حفاظتی عددی (Numerical Relay)
• ترانس جریان CT
• تجهیزات مخابراتی
• کانال فیبر نوری
• کلید قدرت (Circuit Breaker)
• سیستم SCADA
• شبکه ارتباطی IEC 61850

هماهنگی صحیح میان این تجهیزات باعث می‌شود عملکرد حفاظتی با دقت و سرعت بسیار بالا انجام شود.

مقایسه رله دیفرانسیل طولی و رله دیستانس

بسیاری از مهندسان برق هنگام طراحی سیستم حفاظتی خطوط انتقال، بین رله دیستانس و رله دیفرانسیل طولی مقایسه انجام می‌دهند.

خطوط انتقال فشار قوی

رله حفاظتی دیفرانسیل طولی یکی از رایج‌ترین روش‌های حفاظت در خطوط انتقال فشار قوی و فوق فشار قوی است. در خطوطی با سطوح ولتاژی 132، 230 و 400 کیلوولت، کوچک‌ترین خطا می‌تواند باعث خاموشی گسترده، ناپایداری شبکه و آسیب به تجهیزات ارزشمند شود. این رله با مقایسه لحظه‌ای جریان دو انتهای خط و تشخیص سریع خطاهای داخلی، امکان جداسازی بخش معیوب را در کمترین زمان فراهم می‌کند. به همین دلیل در بسیاری از پروژه‌های انتقال انرژی، حفاظت دیفرانسیل طولی به عنوان حفاظت اصلی خطوط انتقال مورد استفاده قرار می‌گیرد.

پست‌های انتقال برق

در پست‌های انتقال برق، حفظ پایداری و قابلیت اطمینان شبکه اهمیت بسیار بالایی دارد. رله‌های دیفرانسیل طولی با تشخیص دقیق خطاهای داخلی در خطوط متصل به پست، از گسترش خطا به سایر بخش‌های شبکه جلوگیری می‌کنند. عملکرد سریع این رله‌ها باعث کاهش زمان قطع برق و جلوگیری از آسیب به تجهیزات حیاتی مانند کلیدهای قدرت، ترانسفورماتورها و شینه‌ها می‌شود. به همین دلیل استفاده از رله‌های عددی دیفرانسیل در پست‌های مدرن به یکی از الزامات طراحی سیستم‌های حفاظتی تبدیل شده است.

نیروگاه‌ها

نیروگاه‌ها به عنوان مراکز اصلی تولید انرژی الکتریکی نیازمند سیستم‌های حفاظتی بسیار دقیق و قابل اعتماد هستند. رله دیفرانسیل طولی برای حفاظت خطوط خروجی نیروگاه و مسیر انتقال توان به شبکه سراسری مورد استفاده قرار می‌گیرد. این رله می‌تواند خطاهای داخلی را قبل از وارد شدن آسیب به ژنراتورها، ترانسفورماتورهای افزاینده و سایر تجهیزات حیاتی شناسایی کند. استفاده از حفاظت دیفرانسیل در نیروگاه‌ها علاوه بر افزایش ایمنی تجهیزات، موجب کاهش هزینه‌های تعمیرات و جلوگیری از توقف‌های ناخواسته در تولید برق می‌شود.

شبکه‌های هوشمند

با توسعه شبکه‌های هوشمند یا Smart Grid، نقش رله‌های حفاظتی دیجیتال بیش از گذشته اهمیت پیدا کرده است. رله‌های دیفرانسیل طولی جدید علاوه بر انجام وظایف حفاظتی، قابلیت ارتباط با سیستم‌های مانیتورینگ، اتوماسیون پست و پروتکل‌های ارتباطی پیشرفته مانند IEC 61850 را نیز دارند. این ویژگی‌ها امکان تبادل داده در زمان واقعی، تحلیل وضعیت شبکه و مدیریت سریع خطاها را فراهم می‌کند. در نتیجه، رله دیفرانسیل طولی به یکی از اجزای کلیدی زیرساخت‌های برق هوشمند تبدیل شده و نقش مهمی در افزایش پایداری، بهره‌وری و امنیت شبکه ایفا می‌کند.

ویژگی‌های کلیدی رله‌های حفاظتی دیفرانسیل طولی

رله‌های حفاظتی دیفرانسیل طولی به دلیل ویژگی‌های برجسته خود، انتخابی ایده‌آل برای حفاظت از سیستم‌های برقی هستند. برخی از این ویژگی‌ها عبارتند از:

• حساسیت بالا به خطاهای داخلی: این رله‌ها با دقت بسیار بالا، خطاهای داخل منطقه حفاظتی را شناسایی کرده و نسبت به خطاهای خارجی پایداری بی‌نظیری دارند.

• سرعت عمل فوق‌العاده: با زمان پاسخ‌دهی در حد میلی‌ثانیه، از آسیب به تجهیزات گران‌قیمت و گسترش خطاها جلوگیری می‌کنند.

• فناوری دیجیتال پیشرفته: رله‌های دیجیتال با پردازشگرهای مدرن، امکان تحلیل دقیق‌تر و تنظیمات پیشرفته‌تر را فراهم می‌کنند.

• پشتیبانی از استانداردهای ارتباطی: سازگاری با پروتکل‌های مدرن مانند IEC 61850، Modbus و DNP3 برای ادغام آسان در سیستم‌های اتوماسیون صنعتی.

• تشخیص خطاهای پیچیده: توانایی شناسایی خطاهای مقاومتی، جریان‌های پایین و حتی خطاهای ناشی از هارمونیک‌ها.

• قابلیت خودآزمایی و عیب‌یابی: مجهز به سیستم‌های خودتشخیصی برای اطمینان از عملکرد صحیح در هر زمان.

• مقاومت در برابر شرایط سخت: طراحی مقاوم برای عملکرد پایدار در محیط‌های صنعتی با دما، رطوبت یا نویز الکتریکی بالا.

مزایای استفاده از رله‌های حفاظتی دیفرانسیل طولی

استفاده از رله‌های حفاظتی دیفرانسیل طولی مزایای متعددی برای سیستم‌های برقی شما به همراه دارد:

1. افزایش ایمنی تجهیزات: تشخیص سریع خطاها از آسیب به تجهیزات گران‌قیمت مانند ترانسفورماتورها و ژنراتورها جلوگیری می‌کند.

2. کاهش هزینه‌های تعمیر و نگهداری: طراحی هوشمند و قابلیت خودآزمایی، نیاز به تعمیرات مکرر را کاهش می‌دهد.

3. افزایش پایداری شبکه: با جلوگیری از قطعی‌های گسترده، کارایی و پایداری شبکه برق را بهبود می‌بخشند.

4. سازگاری با سیستم‌های مدرن: قابلیت اتصال به سیستم‌های SCADA، شبکه‌های مخابراتی و پلتفرم‌های IoT برای نظارت و کنترل از راه دور.

5. طول عمر بالا: ساخته‌شده با مواد باکیفیت و طراحی مقاوم برای عملکرد طولانی‌مدت در شرایط سخت صنعتی.

6. کاهش زمان قطعی: با واکنش سریع به خطاها، زمان قطعی سیستم به حداقل می‌رسد، که در صنایع حساس بسیار حیاتی است.

7. انطباق با استانداردهای جهانی: سازگاری با استانداردهای بین‌المللی مانند IEC 60255، IEEE و CE برای اطمینان از کیفیت و ایمنی.

کاربردهای رله‌های حفاظتی دیفرانسیل طولی

رله‌های حفاظتی دیفرانسیل طولی به دلیل دقت بالا در تشخیص خطاهای داخلی و سرعت عملکرد مناسب، در بخش‌های مختلف سیستم‌های قدرت مورد استفاده قرار می‌گیرند. این رله‌ها با مقایسه جریان ورودی و خروجی تجهیزات، هرگونه عدم تعادل ناشی از بروز خطا را شناسایی کرده و از آسیب‌های جدی به تجهیزات جلوگیری می‌کنند.

حفاظت از ترانسفورماتورهای قدرت

یکی از مهم‌ترین کاربردهای رله دیفرانسیل طولی، حفاظت از ترانسفورماتورهای قدرت است. این رله‌ها قادرند خطاهای داخلی مانند اتصال کوتاه بین سیم‌پیچ‌ها، خطاهای فاز به زمین و مشکلات ناشی از اضافه‌بار را در کوتاه‌ترین زمان ممکن تشخیص دهند. عملکرد سریع رله باعث می‌شود از وارد شدن خسارت‌های سنگین به ترانسفورماتور و توقف طولانی‌مدت شبکه جلوگیری شود.

حفاظت از خطوط انتقال برق

در خطوط انتقال، وقوع خطاهایی مانند اتصال کوتاه فاز به فاز یا فاز به زمین می‌تواند پایداری شبکه را تحت تأثیر قرار دهد. رله‌های دیفرانسیل طولی با پایش مداوم جریان در دو سر خط، هرگونه اختلاف غیرعادی را تشخیص داده و فرمان قطع مدار را صادر می‌کنند. این ویژگی به ویژه در خطوط انتقال طولانی و شبکه‌های فشار قوی اهمیت بالایی دارد.

حفاظت از ژنراتورها

ژنراتورها از ارزشمندترین تجهیزات در نیروگاه‌ها هستند و بروز خطاهای داخلی می‌تواند هزینه‌های تعمیر و توقف تولید را به شدت افزایش دهد. رله‌های دیفرانسیل طولی با تشخیص سریع شرایط غیرعادی مانند اتصال کوتاه داخلی، خرابی سیم‌پیچ‌ها و اضافه‌جریان‌ها، نقش مهمی در افزایش قابلیت اطمینان و طول عمر ژنراتورها ایفا می‌کنند.

حفاظت از شینه‌ها

شینه‌ها به عنوان نقاط اتصال اصلی در پست‌های برق، وظیفه توزیع انرژی الکتریکی را بر عهده دارند. هرگونه خطا در این بخش می‌تواند باعث قطع گسترده برق و آسیب به تجهیزات متعدد شود. رله‌های دیفرانسیل طولی با تشخیص دقیق خطاهای داخلی شینه، از گسترش حادثه جلوگیری کرده و پایداری شبکه را حفظ می‌کنند.

کاربرد در صنایع حساس

صنایع بزرگی مانند نفت و گاز، پتروشیمی، معادن، نیروگاه‌های تجدیدپذیر و زیرساخت‌های شهری به سیستم‌های حفاظتی بسیار مطمئن نیاز دارند. در این مجموعه‌ها، رله‌های دیفرانسیل طولی برای حفاظت از تجهیزات حیاتی و جلوگیری از توقف تولید مورد استفاده قرار می‌گیرند. دقت بالا و قابلیت عملکرد سریع این رله‌ها باعث شده است که به یکی از اجزای کلیدی سیستم‌های حفاظتی در صنایع حساس تبدیل شوند.

چرا ما را برای خرید رله‌های حفاظتی دیفرانسیل طولی انتخاب کنید؟

انتخاب رله حفاظتی دیفرانسیل طولی مناسب یکی از مهم‌ترین مراحل در طراحی و بهره‌برداری از سیستم‌های حفاظت الکتریکی است و باید با توجه به ویژگی‌های شبکه و شرایط بهره‌برداری انجام شود. در گام نخست، لازم است نیازهای سیستم به‌طور دقیق بررسی شود؛ از جمله نوع خطاهای محتمل مانند اتصال کوتاه، خطای زمین یا اضافه‌جریان و همچنین سطح ولتاژ و توان تجهیزات مورد حفاظت.

پس از آن، باید متناسب با کاربرد موردنظر، مدل مناسب رله انتخاب شود؛ به عنوان مثال رله‌های مورد استفاده برای حفاظت ترانسفورماتورها، خطوط انتقال و ژنراتورها دارای قابلیت‌ها و تنظیمات متفاوتی هستند.

همچنین در شبکه‌های مدرن، بررسی قابلیت‌های ارتباطی رله اهمیت ویژه‌ای دارد و در صورت نیاز به یکپارچه‌سازی با سیستم‌های اتوماسیون پست، پشتیبانی از پروتکل‌هایی مانند IEC 61850 یا Modbus می‌تواند یک مزیت مهم محسوب شود. شرایط محیطی محل نصب نیز نباید نادیده گرفته شود؛ زیرا رله باید در برابر عواملی مانند دمای بالا، رطوبت، گردوغبار و نویزهای الکترومغناطیسی عملکرد مطمئن خود را حفظ کند.

علاوه بر این، رعایت استانداردهای بین‌المللی ایمنی و کیفیت از جمله مواردی است که باید هنگام خرید مورد توجه قرار گیرد تا از عملکرد صحیح و ایمن تجهیز اطمینان حاصل شود. در نهایت، بهره‌گیری از مشاوره کارشناسان متخصص می‌تواند به انتخاب رله‌ای متناسب با نیازهای فنی و اقتصادی پروژه کمک کرده و از بروز هزینه‌های اضافی در آینده جلوگیری کند.

دریافت اطلاعات بیشتر و قیمت محصول:  0912-449-55-026

نتیجه‌گیری: خرید رله حفاظتی دیفرانسیل طولی

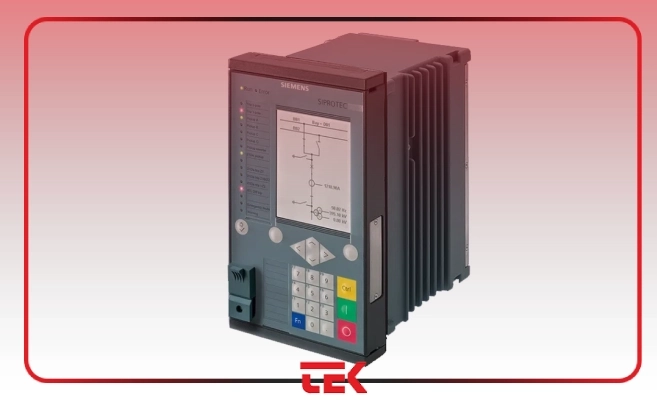

رله حفاظتی دیفرانسیل طولی یکی از دقیق‌ترین و سریع‌ترین روش‌های حفاظت خطوط انتقال و فوق توزیع برق محسوب می‌شود که با مقایسه جریان دو انتهای خط، قادر است خطاهای داخلی را در کوتاه‌ترین زمان ممکن تشخیص دهد. استفاده از این نوع رله در شبکه‌های فشار قوی، پست‌های انتقال، نیروگاه‌ها و پروژه‌های مبتنی بر شبکه هوشمند، نقش مهمی در افزایش قابلیت اطمینان سیستم قدرت، کاهش زمان خاموشی و حفاظت از تجهیزات گران‌قیمت ایفا می‌کند. امروزه با گسترش فناوری‌های دیجیتال، استاندارد IEC 61850 و رله‌های عددی پیشرفته مانند SIPROTEC زیمنس، حفاظت دیفرانسیل طولی به یکی از ارکان اصلی طراحی سیستم‌های حفاظتی مدرن تبدیل شده است. انتخاب صحیح رله دیفرانسیل خط و اجرای اصولی سیستم حفاظت، می‌تواند پایداری شبکه برق را افزایش داده و از بروز خسارات ناشی از اتصال کوتاه، خطاهای فاز به زمین و سایر خطاهای داخلی جلوگیری کند.

سوالات متداول در خرید رله حفاظتی دیفرانسیل طولی
