رله AVR یکی از تجهیزات مهم در سیستم های الکتریکی و کنترلی است که برای کنترل و تنظیم ولتاژ مورد استفاده قرار می گیرد. عبارت AVR معمولا مخفف Automatic Voltage Regulator یا «رگولاتور ولتاژ اتوماتیک» است. وظیفه اصلی AVR این است که با بررسی ولتاژ و ایجاد فرمان مناسب، به ثابت نگه داشتن ولتاژ در محدوده مورد نظر کمک کند. به همین دلیل این تجهیزات در ژنراتورها، سیستم های برق اضطراری، تابلوهای برق و برخی تجهیزات صنعتی کاربرد دارند.
البته در بازار برق، عبارت رله AVR ممکن است برای تجهیزات مختلفی به کار برود و باید میان رله کنترلی مرتبط با AVR و خود رگولاتور ولتاژ اتوماتیک تفاوت قائل شد. در ژنراتورها، AVR معمولا بخشی از سیستم کنترل تحریک آلترناتور است و با تنظیم جریان میدان، شرایط ولتاژ خروجی ژنراتور را کنترل می کند. در این مقاله از تکان انرژی کوشا، با مفهوم AVR، نحوه عملکرد، کاربردها، انواع و نکات مهم انتخاب آن آشنا می شویم.
AVR یا Automatic Voltage Regulator یک تجهیز کنترلی است که برای تنظیم خودکار ولتاژ طراحی شده است. این تجهیز مقدار ولتاژ را اندازه گیری می کند و در صورت مشاهده اختلاف میان ولتاژ واقعی و مقدار تنظیم شده، فرمان لازم را برای اصلاح شرایط صادر می کند. در ژنراتورها، این فرآیند اهمیت بیشتری پیدا می کند. تغییر بار متصل به ژنراتور می تواند روی ولتاژ خروجی تاثیر بگذارد. AVR با کنترل سیستم تحریک، تلاش می کند ولتاژ خروجی ژنراتور در محدوده تعیین شده باقی بماند. بنابراین AVR را نباید صرفا یک رله ساده برای قطع و وصل مدار در نظر گرفت. بسته به نوع سیستم، AVR می تواند یک تجهیز الکترونیکی تخصصی برای کنترل ولتاژ و تحریک ژنراتور باشد.
عملکرد AVR بر پایه اندازه گیری ولتاژ، مقایسه مقدار اندازه گیری شده با مقدار مرجع و اعمال فرمان اصلاحی است. در یک ژنراتور، AVR ابتدا ولتاژ خروجی را دریافت و بررسی می کند. اگر ولتاژ از مقدار مورد نظر کمتر یا بیشتر باشد، AVR متناسب با شرایط، جریان تحریک را تغییر می دهد. برای مثال، اگر با افزایش بار، ولتاژ خروجی ژنراتور کاهش پیدا کند، AVR می تواند جریان تحریک را افزایش دهد تا شرایط ولتاژ اصلاح شود. برعکس، اگر ولتاژ بیش از مقدار تنظیم شده باشد، سیستم کنترل تحریک را کاهش می دهد. به این ترتیب یک حلقه کنترلی شکل می گیرد که هدف آن حفظ پایداری ولتاژ خروجی است.
یکی از شناخته شده ترین کاربردهای AVR در ژنراتورهای سنکرون است. ژنراتور باید بتواند برق را با ولتاژ نسبتا پایدار در اختیار مصرف کننده قرار دهد، در حالی که میزان بار مصرفی ممکن است دائما تغییر کند.AVR با کنترل تحریک آلترناتور، نقش مهمی در تنظیم ولتاژ خروجی ایفا می کند. این موضوع به ویژه در ژنراتورهایی که برای تامین برق تجهیزات حساس یا صنعتی استفاده می شوند اهمیت دارد. اگر سیستم تنظیم ولتاژ به درستی عمل نکند، تغییرات بار می تواند باعث نوسان یا تغییر محسوس ولتاژ شود و در برخی شرایط به تجهیزات متصل آسیب وارد کند.
.webp)

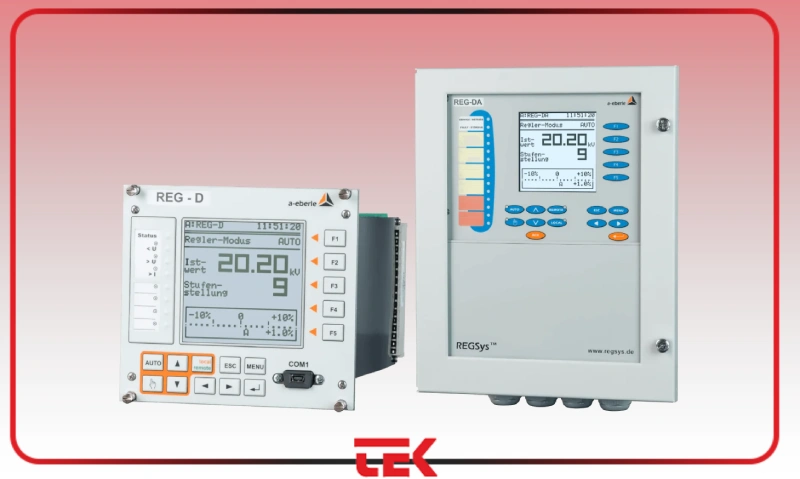

ساختار AVR با توجه به مدل و سازنده متفاوت است، اما به طور کلی یک سیستم تنظیم ولتاژ می تواند شامل بخش های زیر باشد:
هر کدام از این بخش ها وظیفه مشخصی دارند و عملکرد صحیح آنها برای کنترل پایدار ولتاژ ضروری است.
رله AVR در سیستم هایی استفاده می شود که کنترل و تثبیت ولتاژ اهمیت دارد. یکی از مهم ترین کاربردهای آن در ژنراتورها و سیستم های تولید برق است. در صنایع مختلف، ژنراتورها ممکن است برای برق اضطراری، تامین برق تجهیزات حیاتی یا تولید برق در محل مورد استفاده قرار گیرند. در چنین شرایطی، ثبات ولتاژ اهمیت زیادی دارد. از جمله کاربردهای رایج AVR می توان به موارد زیر اشاره کرد:
رله معمولی معمولا برای کنترل یک مدار بر اساس یک شرط مشخص مورد استفاده قرار می گیرد. برای مثال، یک رله می تواند در صورت رسیدن یک سیگنال یا ولتاژ به مقدار مشخص، کنتاکت خود را تغییر دهد. اما AVR یک سیستم تنظیم کننده ولتاژ است که می تواند به صورت پیوسته شرایط ولتاژ را بررسی کرده و برای اصلاح آن فرمان صادر کند. به همین دلیل استفاده از اصطلاح «رله AVR» در بعضی بازارها می تواند باعث ابهام شود. برای انتخاب دقیق تجهیز باید مشخص شود منظور کاربر یک AVR ژنراتور، رله نظارت بر ولتاژ یا تجهیز دیگری است.
AVR ها بر اساس ساختار، کاربرد و نوع ژنراتور به مدل های مختلفی تقسیم می شوند. بعضی مدل ها برای ژنراتورهای کوچک طراحی شده اند و برخی دیگر در ژنراتورهای صنعتی مورد استفاده قرار می گیرند. از نظر ساختار کنترلی نیز می توان AVR ها را به مدل های مختلفی تقسیم کرد. برخی مدل ها طراحی ساده تری دارند، در حالی که مدل های صنعتی می توانند امکانات بیشتری مانند کنترل دقیق تر، حفاظت در برابر شرایط غیرعادی و قابلیت تنظیم پارامترهای مختلف داشته باشند. بنابراین هنگام انتخاب AVR، تنها توجه به نام یا توان ژنراتور کافی نیست و مشخصات آلترناتور و سیستم تحریک باید بررسی شود.
برخی AVR ها برای سیستم های تک فاز و برخی برای سیستم های سه فاز طراحی می شوند. انتخاب مدل مناسب به ساختار ژنراتور و نحوه اندازه گیری ولتاژ بستگی دارد. در ژنراتورهای صنعتی سه فاز، کنترل و اندازه گیری ولتاژ باید متناسب با ساختار سیستم انجام شود. استفاده از AVR نامناسب می تواند باعث عملکرد نادرست سیستم تحریک یا تنظیم نشدن صحیح ولتاژ شود. به همین دلیل پیش از خرید باید مشخصات فنی ژنراتور و AVR مورد نظر با یکدیگر تطبیق داده شوند.
رله AVR یکی از اجزای مهم برای کنترل ولتاژ ژنراتور است. عملکرد صحیح آن می تواند به کاهش نوسانات ولتاژ و ایجاد شرایط پایدارتر برای مصرف کننده کمک کند. البته کیفیت برق خروجی ژنراتور فقط به AVR وابسته نیست. عواملی مانند طراحی آلترناتور، موتور محرک، سیستم تحریک، بار متصل، شرایط مکانیکی و تنظیمات کنترلی نیز روی عملکرد نهایی تاثیر دارند. به همین دلیل اگر ژنراتور دچار نوسان ولتاژ شده باشد، نباید بدون بررسی سایر بخش ها، AVR را تنها عامل مشکل در نظر گرفت.
.webp)

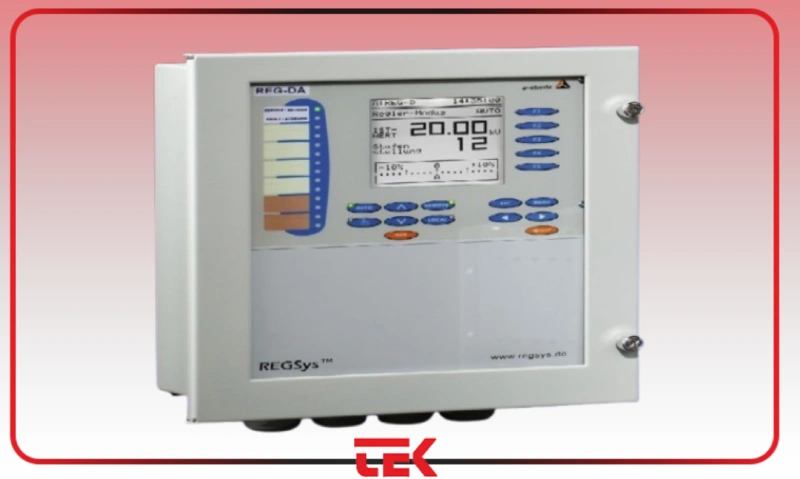

اگر قصد خرید یا تعویض AVR را دارید، بهتر است ابتدا مشخصات مدل فعلی و ژنراتور بررسی شود. شماره فنی AVR قبلی، مشخصات آلترناتور و اطلاعات روی پلاک ژنراتور می توانند برای انتخاب مدل جایگزین مفید باشند. همچنین باید به محدوده ولتاژ، جریان تحریک، نوع ورودی و خروجی، قابلیت های حفاظتی و شرایط کاری تجهیز توجه کرد. خرید یک AVR صرفا بر اساس ظاهر یا قیمت، روش مناسبی برای انتخاب این تجهیز نیست.
تنظیم مناسب ولتاژ می تواند نقش مهمی در عملکرد صحیح تجهیزات الکتریکی داشته باشد. افزایش یا کاهش شدید ولتاژ می تواند برای برخی تجهیزات مشکل ساز باشد و طول عمر آنها را کاهش دهد. به همین دلیل در سیستم هایی که ژنراتور وظیفه تامین برق تجهیزات حساس را بر عهده دارد، عملکرد صحیح سیستم تنظیم ولتاژ اهمیت بیشتری پیدا می کند. البته AVR جایگزین تمام تجهیزات حفاظتی نیست. برای حفاظت کامل سیستم ممکن است به رله های حفاظتی، کنترلرها، کلیدهای حفاظتی و تجهیزات دیگر نیز نیاز باشد.
رله AVR یا رگولاتور ولتاژ اتوماتیک یکی از تجهیزات مهم در سیستم های کنترل ولتاژ، به ویژه ژنراتورها، محسوب می شود. این تجهیز با اندازه گیری ولتاژ و کنترل سیستم تحریک می تواند به حفظ ولتاژ خروجی در محدوده تعیین شده کمک کند. عملکرد صحیح AVR در ژنراتورهای صنعتی و اضطراری اهمیت زیادی دارد، اما انتخاب آن باید کاملا متناسب با مشخصات آلترناتور، سیستم تحریک و شرایط کاری انجام شود. همچنین نباید هر تجهیزی که با عنوان «رله AVR» معرفی می شود را دقیقا معادل AVR ژنراتور در نظر گرفت، زیرا این اصطلاح ممکن است برای تجهیزات متفاوتی استفاده شود. اگر برای انتخاب، تامین یا جایگزینی تجهیزات مرتبط با سیستم های کنترل و حفاظت برق نیاز به بررسی تخصصی دارید، تکان انرژی می تواند در زمینه تجهیزات برق صنعتی و سیستم های کنترلی به شما کمک کند.
