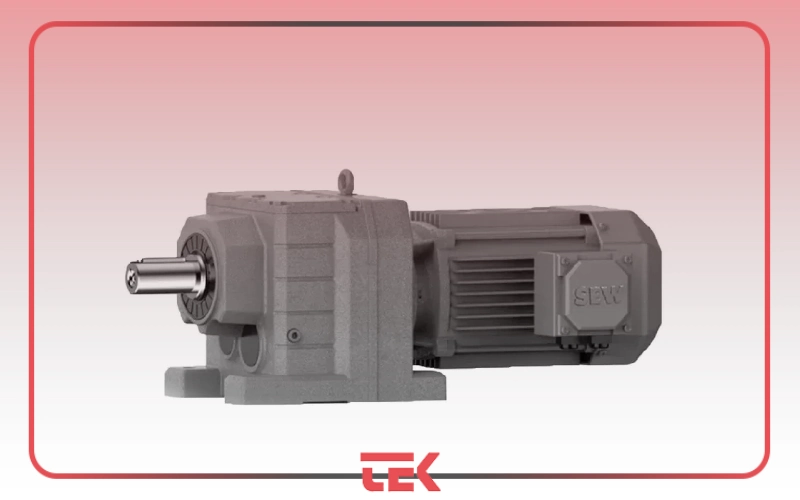

موتور گیربکس هلیکال سری R77

موتور گیربکس هلیکال سری R77 یکی از تجهیزات انتقال قدرت صنعتی است که برای کاهش سرعت و افزایش گشتاور خروجی در سیستم های مکانیکی مورد استفاده قرار می گیرد. این سری از گیربکس ها با ساختار هلیکال، طراحی ماژولار و امکان انتخاب نسبت تبدیل های مختلف، قابلیت استفاده در طیف متنوعی از ماشین آلات و تجهیزات صنعتی را دارد.

مدل R77 را می توان با توجه به توان ورودی، سرعت خروجی، نسبت تبدیل، گشتاور مورد نیاز و نوع نصب، برای کاربردهای مختلف انتخاب کرد. اطلاعات فنی محصول مورد بررسی، بازه توان ورودی 0.12 تا 160 کیلووات، سرعت خروجی 5 تا 415 دور بر دقیقه و نسبت تبدیل 3.41 تا 289.74 را نشان می دهد. گشتاور خروجی نیز بسته به پیکربندی می تواند تا 23200 نیوتن متر باشد.

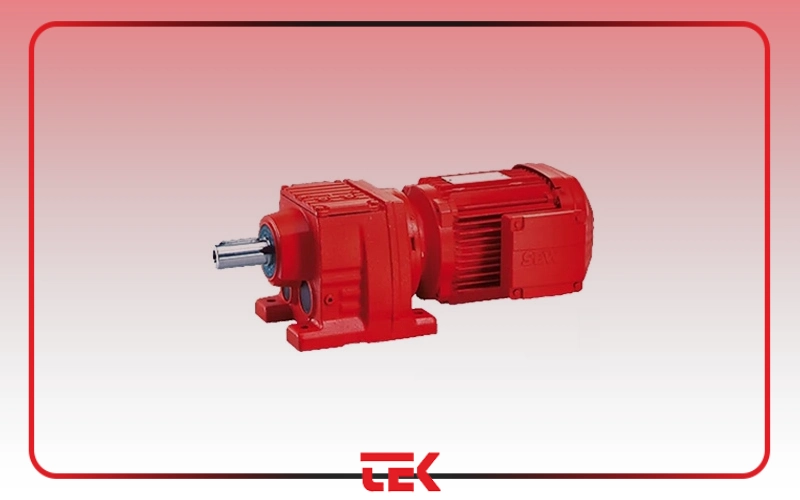

موتور گیربکس هلیکال R77 چیست؟

موتور گیربکس هلیکال R77 از ترکیب موتور الکتریکی و واحد کاهش دور تشکیل می شود. وظیفه گیربکس این است که سرعت چرخش ورودی را به مقدار مورد نیاز سیستم کاهش دهد و در مقابل، گشتاور مناسب تری در خروجی ایجاد کند. در تجهیزات صنعتی، موتور معمولا با سرعتی بالاتر از سرعت مورد نیاز بخش مکانیکی کار می کند. استفاده از گیربکس باعث می شود سرعت و گشتاور خروجی متناسب با نیاز ماشین تنظیم شود. ساختار هلیکال نیز با استفاده از چرخ دنده های مارپیچی، امکان انتقال حرکت و توان را در یک مجموعه فشرده فراهم می کند.

مشخصات فنی موتور گیربکس R77

مشخصات دقیق موتور گیربکس به مدل و پیکربندی انتخاب شده بستگی دارد. اطلاعات فنی سری معرفی شده به شرح زیر است:

مقادیر فوق مربوط به بازه و مشخصات اعلام شده برای خانواده محصول است و برای انتخاب مدل نهایی باید پلاک و کد دقیق گیربکس بررسی شود.

نسبت تبدیل در گیربکس R77

نسبت تبدیل یکی از مهم ترین پارامترها در انتخاب گیربکس است. این پارامتر مشخص می کند سرعت ورودی تا چه میزان در خروجی کاهش پیدا کند. برای مثال، زمانی که یک ماشین به سرعت خروجی پایین تر و گشتاور بیشتری نیاز دارد، باید نسبت تبدیل مناسب برای آن انتخاب شود. در سری R، نسبت تبدیل اعلام شده از 3.41 تا 289.74 متغیر است؛ بنابراین می توان بر اساس نیاز سیستم، پیکربندی مناسب را انتخاب کرد. انتخاب نسبت تبدیل نباید فقط بر اساس سرعت خروجی انجام شود. گشتاور مورد نیاز، توان موتور، نوع بار، سیکل کاری و شرایط راه اندازی نیز باید در نظر گرفته شوند.

گشتاور خروجی موتور گیربکس R77

گشتاور خروجی نشان دهنده توانایی گیربکس در انتقال نیروی چرخشی به شفت خروجی است. در سری R، گشتاور خروجی بسته به مدل و نسبت تبدیل می تواند در بازه 61 تا 23200 نیوتن متر قرار داشته باشد. هرچه نیاز ماشین به نیروی چرخشی بیشتر باشد، انتخاب گیربکس با ظرفیت گشتاور مناسب اهمیت بیشتری پیدا می کند. در زمان انتخاب باید علاوه بر گشتاور نامی، شرایط بارگذاری، ضربه های مکانیکی، تعداد دفعات روشن و خاموش شدن و ضریب سرویس سیستم نیز بررسی شود.

مزایای موتور گیربکس هلیکال R77

طراحی این سری با تمرکز بر انتقال قدرت، ساختار فشرده و قابلیت پیکربندی در مدل های مختلف انجام شده است. از ویژگی های اعلام شده برای سری R می توان به موارد زیر اشاره کرد:

راندمان مناسب

راندمان اعلام شده برای این سری حدود 92 تا 97 درصد است و مقدار دقیق آن به ساختار و مرحله انتقال بستگی دارد.
راندمان مناسب در سیستم انتقال قدرت اهمیت زیادی دارد، زیرا بخشی از انرژی ورودی در فرآیند انتقال توان به تلفات تبدیل می شود.
طراحی فشرده یکی از ویژگی های سری R، ساختار فشرده و طراحی ماژولار آن است. این موضوع می تواند در تجهیزاتی که فضای نصب محدود دارند اهمیت داشته باشد.

دقت ساخت چرخ دنده ها

طبق مشخصات ارائه شده، چرخ دنده ها از فولاد آلیاژی ساخته شده و فرآیندهایی مانند کربن نیتراسیون، سخت کاری و سنگ زنی برای دستیابی به دقت و پایداری مناسب در ساخت آنها استفاده شده است.

قابلیت نصب در موقعیت های مختلف

سری R امکان نصب در موقعیت های M1 تا M6 را دارد. با این حال، نحوه نصب نهایی باید بر اساس مدل انتخابی و دستورالعمل سازنده انجام شود.

روش های نصب موتور گیربکس R77

یکی از نکات مهم در انتخاب گیربکس، نوع اتصال آن به ماشین است. برای سری R گزینه های مختلفی مانند نصب پایه دار، فلنجی و ترکیب پایه و فلنج ارائه شده است. انتخاب نوع نصب باید با ساختار مکانیکی دستگاه هماهنگ باشد. ابعاد فضای نصب، جهت شفت، نحوه انتقال نیرو و نوع اتصال به ماشین از جمله مواردی هستند که باید قبل از سفارش بررسی شوند.

کاربردهای موتور گیربکس هلیکال R77

موتور گیربکس های هلیکال به دلیل امکان دستیابی به سرعت و گشتاور خروجی مناسب، در طیف وسیعی از تجهیزات صنعتی کاربرد دارند.
از جمله کاربردهای قابل بررسی برای این نوع سیستم انتقال قدرت می توان به موارد زیر اشاره کرد:

• ماشین آلات بسته بندی
• تجهیزات انتقال مواد
• ماشین آلات فرآیندی
• تجهیزات کشاورزی
• ماشین آلات صنعتی
• سیستم های جابه جایی مواد
• برخی تجهیزات صنایع سیمان و معدن
• تجهیزات چاپ
• ماشین آلات صنایع شیمیایی
• سیستم های انتقال قدرت مکانیکی

کاربرد نهایی باید بر اساس توان، گشتاور، سرعت خروجی و شرایط کاری مدل انتخابی تعیین شود. برخی منابع فنی نیز کاربرد خانواده موتور گیربکس های R را در ماشین آلات شیمیایی، سیمان، چاپ و بسته بندی، معدن و انتقال قدرت صنعتی گزارش کرده اند.

شفت خروجی موتور گیربکس R77

شفت خروجی وظیفه انتقال گشتاور گیربکس به بخش مکانیکی ماشین را بر عهده دارد. قطر شفت در این سری بر اساس مدل متفاوت است و در مشخصات محصول بازه هایی از 20 تا 120 میلی متر اعلام شده است. برای انتخاب شفت مناسب باید علاوه بر قطر، نوع اتصال، بار شعاعی و محوری، نحوه انتقال گشتاور و شرایط نصب نیز بررسی شود.

درجه حفاظت و کلاس عایقی

در مشخصات فنی این خانواده، درجه حفاظت IP55 و کلاس عایقی F اعلام شده است. درجه حفاظت IP55 به سطح مشخصی از حفاظت محفظه در برابر ورود گرد و غبار و آب اشاره دارد. با این حال، انتخاب تجهیزات برای محیط های صنعتی باید بر اساس شرایط واقعی محل نصب، میزان گرد و غبار، رطوبت، دما و نوع تماس با آب انجام شود. کلاس عایقی F نیز یکی از مشخصات مهم بخش الکتریکی موتور است و در بررسی شرایط حرارتی موتور باید در کنار سایر مشخصات پلاک مورد توجه قرار گیرد.

هنگام انتخاب موتور گیربکس R77 به چه نکاتی توجه کنیم؟

انتخاب موتور گیربکس مناسب تنها با توجه به توان موتور انجام نمی شود. برای انتخاب صحیح بهتر است پارامترهای زیر مشخص شوند:

1. توان مورد نیاز ماشین
2. سرعت ورودی
3. سرعت خروجی مورد نیاز
4. نسبت تبدیل
5. گشتاور مورد نیاز
6. نوع بار
7. ضریب سرویس
8. نحوه راه اندازی موتور
9. نوع نصب
10. قطر و نوع شفت خروجی
11. شرایط محیطی
12. تعداد ساعات کارکرد در روز

تفاوت گیربکس هلیکال با گیربکس های معمولی

گیربکس هلیکال از چرخ دنده های مارپیچی استفاده می کند. این ساختار امکان انتقال حرکت و توان را با طراحی مناسب برای بسیاری از کاربردهای صنعتی فراهم می کند. البته انتخاب بین گیربکس هلیکال، حلزونی، مخروطی یا سایر ساختارهای انتقال قدرت باید بر اساس کاربرد انجام شود. سرعت، گشتاور، فضای نصب، راندمان مورد انتظار، سیکل کاری و جهت انتقال نیرو از عوامل موثر در این انتخاب هستند.
بنابراین نمی توان یک نوع گیربکس را برای تمام ماشین آلات بهترین گزینه دانست.

نگهداری موتور گیربکس R77

نگهداری صحیح می تواند به افزایش عمر مفید سیستم انتقال قدرت و کاهش احتمال توقف ناگهانی کمک کند. بررسی نشتی روغن، کنترل وضعیت روانکاری، بررسی دمای کاری، کنترل صدا و لرزش غیرعادی و اطمینان از هم راستایی صحیح شفت از جمله مواردی هستند که باید در برنامه نگهداری تجهیزات انتقال قدرت قرار بگیرند. همچنین نوع و مقدار روانکار باید مطابق دستورالعمل مدل مورد استفاده باشد. در مشخصات محصول بررسی شده، روانکار VG220 اعلام شده است؛ با این حال، هنگام سرویس باید مشخصات دقیق مدل و دستورالعمل سازنده ملاک قرار گیرد.

خرید موتور گیربکس هلیکال R77 از تکان انرژی

در انتخاب یک موتور گیربکس صنعتی، صرفا قیمت یا توان موتور معیار کافی برای خرید نیست. تطبیق مشخصات گیربکس با شرایط واقعی ماشین، نوع بار، سرعت خروجی و فضای نصب اهمیت بسیار بیشتری دارد. تکان انرژی کوشا می تواند در بررسی مشخصات فنی و انتخاب مدل مناسب موتور گیربکس، بر اساس نیاز سیستم و شرایط کاری تجهیز، به شما کمک کند. برای انتخاب دقیق R77 بهتر است پیش از سفارش، اطلاعاتی مانند توان موتور، دور ورودی، دور خروجی مورد نیاز، گشتاور، نوع نصب و کاربرد نهایی مشخص شود تا مدل مناسب بر اساس شرایط واقعی سیستم انتخاب شود.

جمع بندی: خرید موتور گیربکس

موتور گیربکس هلیکال R77 یک راهکار انتقال قدرت برای کاربردهای صنعتی است که با تنوع نسبت تبدیل، توان، سرعت خروجی، گشتاور و روش نصب، امکان استفاده در سیستم های مختلف را فراهم می کند. بازه توان 0.12 تا 160 کیلووات، سرعت خروجی 5 تا 415 دور بر دقیقه و گشتاور خروجی تا 23200 نیوتن متر، این خانواده را به گزینه ای قابل بررسی برای طیف متنوعی از ماشین آلات تبدیل کرده است.

با این حال، انتخاب مدل مناسب باید بر اساس شرایط واقعی کار انجام شود. توان، سرعت، گشتاور، نوع بار، نسبت تبدیل، نحوه نصب و شرایط محیطی از مهم ترین پارامترهایی هستند که باید پیش از خرید بررسی شوند. در تکان انرژی می توانید برای انتخاب و بررسی مشخصات فنی مدل مناسب، اطلاعات کاربرد خود را در اختیار کارشناسان قرار دهید.

جهت دریافت اطلاعات بیشتر از این محصول و خرید با کارشناسان تکان انرژی در تماس باشید

سوالات متداول درباره موتور گیربکس هلیکال R77
