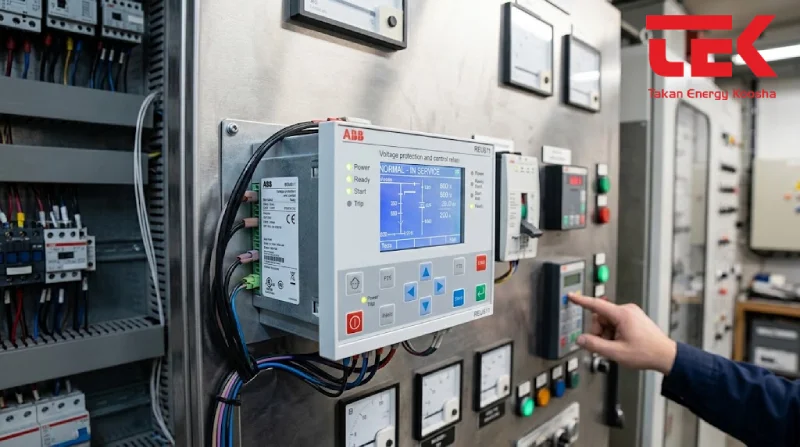

رله حفاظتی REU611 ABB

REU611 یک رله حفاظت ولتاژ و کنترل است که برای پایش پارامترهای ولتاژی و فرکانسی شبکه و عملکرد حفاظتی در شرایط غیرعادی به کار می رود. برخلاف رله های حفاظتی عمومی که ممکن است برای طیف گسترده ای از تجهیزات طراحی شده باشند، REU611 یک رله تخصصی برای کاربردهای مبتنی بر ولتاژ و فرکانس است.

این تجهیز از خانواده ABB Relion است و در سری 611 قرار دارد. رله ABB برای این سری، پیکربندی های استاندارد و از پیش تعریف شده ارائه کرده تا زمان مورد نیاز برای مهندسی و راه اندازی کاهش پیدا کند. در REU611 نیز پس از انتخاب و تنظیم پارامترهای متناسب با کاربرد، رله می تواند برای حفاظت مورد نظر آماده شود.

REU611 در کاربردهایی مانند شینه، ترانسفورماتور قدرت، موتور و بانک خازنی قابل استفاده است و طراحی فشرده و واحد پلاگین قابل جدا شدن آن، نصب، تست و تعویض را ساده تر می کند. شرکت تکان انرژی کوشا نیز این رله را به عنوان یکی از تجهیزات حفاظت و کنترل ABB برای کاربردهای صنعتی و شبکه های برق ارائه می کند.

مهم ترین وظایف حفاظتی REU611f

مهم ترین قابلیت های حفاظتی این رله به پایش ولتاژ، مولفه های توالی و فرکانس مربوط می شوند. در پیکربندی استاندارد REU611، عملکردهایی برای حفاظت در برابر افت و افزایش ولتاژ سه فاز، حفاظت ولتاژ توالی مثبت و منفی، اضافه ولتاژ باقیمانده و حفاظت فرکانسی در نظر گرفته شده است.

این عملکردها در مستندات ABB برای پیکربندی استاندارد REU611 معرفی شده اند و تعداد نمونه های هر عملکرد نیز در پیکربندی استاندارد مشخص شده است.

حفاظت در برابر افت ولتاژ و اضافه ولتاژ

یکی از کاربردهای اصلی REU611 ABB کنترل سطح ولتاژ شبکه است. افت شدید ولتاژ می تواند عملکرد صحیح تجهیزات را مختل کند و افزایش بیش از حد ولتاژ نیز می تواند به تجهیزات الکتریکی آسیب وارد کند یا شرایط نامناسبی در شبکه ایجاد کند. REU611 با استفاده از عملکردهای حفاظت افت ولتاژ و اضافه ولتاژ، مقادیر ولتاژ را پایش کرده و در صورت رسیدن شرایط به محدوده های تنظیم شده، عملکرد حفاظتی مربوطه را فعال می کند. در پیکربندی استاندارد، سه عملکرد برای حفاظت افت ولتاژ سه فاز و سه عملکرد برای حفاظت اضافه ولتاژ سه فاز در نظر گرفته شده است.

حفاظت فرکانسی در REU611

REU611 علاوه بر حفاظت ولتاژ، قابلیت های مرتبط با حفاظت فرکانسی را نیز در خود دارد. این ویژگی برای کاربردهایی که وضعیت فرکانس شبکه در عملکرد صحیح سیستم اهمیت دارد، قابل توجه است. مستندات ABB برای این رله عملکرد دو مرحله ای حفاظت فرکانسی را معرفی می کنند و در پیکربندی استاندارد، عملکرد مربوط به افزایش یا کاهش فرکانس و نرخ تغییر فرکانس نیز وجود دارد. پایش فرکانس می تواند در سیستم های تولید برق، شبکه های صنعتی و برخی کاربردهای توزیع برای تشخیص شرایط غیرعادی شبکه مورد استفاده قرار گیرد.

حفاظت ولتاژ توالی مثبت و منفی

در سیستم های سه فاز، بررسی مولفه های متقارن می تواند اطلاعات مهمی درباره شرایط نامتعادل شبکه در اختیار سیستم حفاظتی قرار دهد. REU611 دارای عملکردهای مرتبط با توالی مثبت و توالی منفی است. در پیکربندی استاندارد، حفاظت افت ولتاژ توالی مثبت و حفاظت اضافه ولتاژ توالی منفی در نظر گرفته شده است. همچنین رله می تواند مقادیر مربوط به مولفه های متقارن را اندازه گیری و پایش کند. این قابلیت برای کاربردهایی که تشخیص شرایط نامتعادل و تحلیل وضعیت ولتاژی شبکه اهمیت دارد، ارزشمند است.

اضافه ولتاژ باقیمانده یا Residual Overvoltage

یکی دیگر از عملکردهای حفاظتی REU611، حفاظت اضافه ولتاژ باقیمانده است که با کد ANSI 59G شناخته می شود. در این عملکرد، ولتاژ باقیمانده یا مولفه صفر مورد پایش قرار می گیرد. مستندات ABB برای REU611 سه نمونه عملکرد حفاظت اضافه ولتاژ باقیمانده را در پیکربندی استاندارد معرفی کرده اند. استفاده از این قابلیت در طراحی سیستم حفاظت باید بر اساس ساختار شبکه، نحوه اتصال ترانسفورماتورهای اندازه گیری ولتاژ و فلسفه حفاظتی پروژه انجام شود.

ورودی های اندازه گیری REU611

REU611 برای اندازه گیری پارامترهای ولتاژی از ورودی های مربوط به ترانسفورماتور ولتاژ استفاده می کند. در مستندات فنی ABB برای نمونه های این محصول، ورودی های ولتاژ سه فاز، ورودی ولتاژ باقیمانده و یک ورودی اندازه گیری ولتاژ معرفی شده است. در پیکربندی استاندارد نیز پنج ورودی ترانسفورماتور ولتاژ در بخش رابط آنالوگ ذکر شده است. نوع دقیق ورودی ها و مقادیر نامی باید بر اساس کد سفارش و مدارک فنی نسخه مورد نظر بررسی شود.

ارتباطات و پروتکل های ارتباطی REU611

یکی از مزیت های مهم REU611، قابلیت اتصال آن به سیستم های اتوماسیون پست و شبکه های صنعتی است. ABB برای این رله پشتیبانی از IEC 61850 و Modbus را ارائه کرده است. در سری 611 نیز IEC 61850 Editions 1 و 2 و پیام های سریع GOOSE پشتیبانی می شوند. در برخی پیکربندی های REU611، رابط های ارتباطی شامل Ethernet و RS-485 هستند. همچنین بسته به ماژول ارتباطی انتخاب شده، گزینه هایی مانند Ethernet مسی یا فیبر نوری و ارتباطات Redundant قابل ارائه هستند. بنابراین مشخصات دقیق ارتباطی باید با کد سفارش رله تطبیق داده شود.

پشتیبانی از IEC 61850

پشتیبانی از IEC 61850 باعث می شود REU611 بتواند در معماری های اتوماسیون دیجیتال پست مورد استفاده قرار گیرد. یکی از قابلیت های مهم این استاندارد، استفاده از GOOSE برای تبادل سریع پیام های رویدادی میان تجهیزات حفاظتی و کنترلی است. همچنین سری 611 از پروتکل های افزونگی HSR و PRP در پیکربندی های پشتیبانی شده بهره می برد که برای افزایش دسترس پذیری ارتباطات شبکه اهمیت دارند.

HMI و تنظیمات REU611

REU611 به رابط کاربری محلی و Web HMI مجهز است و امکان مشاهده اطلاعات و تنظیمات مربوط به رله را فراهم می کند. ABB همچنین برای سری 611 یک رابط کاربری مبتنی بر مرورگر ارائه کرده که شامل ماتریس ورودی و خروجی با انتخاب های بصری است. این ساختار باعث می شود تنظیم و بررسی وضعیت رله برای مهندسان حفاظت و بهره برداری ساده تر شود. علاوه بر HMI محلی، در معماری های پشتیبانی شده می توان از ابزارهای نرم افزاری مهندسی ABB مانند PCM600 نیز برای پیکربندی و مدیریت تجهیزات استفاده کرد.

ثبت خطا و رویداد در REU611

برای بررسی عملکرد سیستم حفاظتی، فقط صدور فرمان تریپ اهمیت ندارد؛ ثبت اطلاعات مربوط به رخداد نیز برای تحلیل خطا و بررسی عملکرد شبکه ضروری است. REU611 از قابلیت هایی مانند Event Log، ثبت داده و Disturbance Recorder پشتیبانی می کند. این امکانات به مهندسان کمک می کنند شرایط سیستم را قبل و بعد از یک رخداد بررسی کرده و علت عملکرد حفاظتی را بهتر تحلیل کنند. این قابلیت در فرآیند عیب یابی، بررسی عملکرد رله و تحلیل رخدادهای شبکه اهمیت ویژه ای دارد.

طراحی فشرده و واحد Plug-in

یکی از ویژگی های سخت افزاری REU611، طراحی فشرده و Withdrawable Plug-in Unit است. این طراحی باعث می شود واحد قابل جدا شدن باشد و فرآیند نصب، تست و برخی عملیات تعمیر و نگهداری ساده تر انجام شود. این ویژگی برای پروژه هایی که محدودیت فضا دارند یا تجهیز باید در تابلوهای موجود جایگزین شود نیز اهمیت دارد. ABB به قابلیت استفاده از REU611 در پروژه های جدید و همچنین پروژه های Retrofit اشاره کرده است.

کاربردهای رله حفاظت ولتاژ REU611

REU611 برای طیف متنوعی از سیستم های قدرت و تجهیزات الکتریکی طراحی شده است. مهم ترین کاربردهای معرفی شده توسط ABB شامل موارد زیر است:

• حفاظت شینه ها و سیستم های توزیع
• حفاظت ولتاژی ترانسفورماتورهای قدرت
• حفاظت و پایش ولتاژ موتور
• حفاظت بانک های خازنی
• پست های برق و شبکه های توزیع
• سیستم های برق صنعتی
• برخی کاربردهای نیروگاهی و واحدهای تولید برق

ABB به صورت مشخص REU611 را برای پست های برق و سیستم های صنعتی و همچنین کاربردهای شینه، ترانسفورماتور، موتور و بانک خازنی معرفی کرده است.

مزایای رله ABB REU611

REU611 به دلیل تمرکز تخصصی روی حفاظت ولتاژ و فرکانس، برای پروژه هایی مناسب است که این پارامترها بخش اصلی فلسفه حفاظت را تشکیل می دهند. از مهم ترین مزایای آن می توان به پیکربندی های از پیش آماده، کاهش زمان مهندسی و راه اندازی، طراحی فشرده، رابط کاربری مناسب، پشتیبانی از IEC 61850 و GOOSE، امکان استفاده از HSR و PRP در پیکربندی های مربوط و قابلیت ثبت رخدادها اشاره کرد.
پیش تنظیم بودن رله نیز باعث می شود فرآیند راه اندازی در کاربردهای هدفمند ساده تر شود، زیرا ABB اعلام کرده است که این رله ها به صورت پیش تنظیم شده و تست شده در کارخانه ارائه می شوند.

مشخصات فنی رله REU611

مشخصات دقیق ورودی ها، منبع تغذیه، ماژول ارتباطی، تعداد I/O و سایر جزئیات سخت افزاری باید بر اساس کد سفارش یا پیکربندی مورد نظر بررسی شود؛ زیرا این موارد می توانند بین نسخه های مختلف سفارش تغییر کنند.

تفاوت REU611 با رله های حفاظتی عمومی

REU611 به طور مشخص برای حفاظت ولتاژ و فرکانس طراحی شده است. بنابراین زمانی که پروژه به عملکردهایی مانند افت ولتاژ، اضافه ولتاژ، توالی مثبت و منفی، ولتاژ باقیمانده و فرکانس نیاز دارد، استفاده از یک رله تخصصی مانند REU611 می تواند انتخاب مناسبی باشد.
در مقابل، انتخاب رله حفاظتی باید بر اساس تجهیز تحت حفاظت، سطح ولتاژ، فلسفه حفاظت، تعداد ورودی و خروجی، نوع ارتباطات، ترانسفورماتورهای اندازه گیری و الزامات پروژه انجام شود. بنابراین صرفا انتخاب مدل بر اساس نام تجهیز کافی نیست و کد سفارش و پیکربندی نهایی نیز باید بررسی شود.

نکات مهم هنگام خرید REU611

اگر قصد خرید رله REU611 ABB را دارید، بهتر است قبل از ثبت سفارش چند مورد را مشخص کنید. مهم ترین موضوع، تعیین پیکربندی مورد نیاز پروژه است. رابط ارتباطی، ولتاژ تغذیه، نوع نصب، ورودی ها و خروجی ها و گزینه های ارتباطی می توانند بر اساس کد سفارش متفاوت باشند. همچنین در پروژه های اتوماسیون پست باید مشخص شود که آیا ارتباط IEC 61850، GOOSE، Modbus یا معماری های Redundant مانند HSR و PRP مورد نیاز است یا خیر. تطبیق دقیق کد فنی رله با مدارک پروژه، یکی از مهم ترین مراحل خرید است؛ زیرا ممکن است دو رله با نام REU611 از نظر برخی گزینه های سخت افزاری و ارتباطی یکسان نباشند.

خرید رله REU611 از تکان انرژی

تکان انرژی کوشا در زمینه تامین تجهیزات برق، حفاظت و اتوماسیون صنعتی فعالیت می کند و REU611 را به عنوان رله حفاظت ولتاژ ارائه کرده است. این شرکت تجهیزات حفاظتی مورد استفاده در صنایع، پست های برق، نیروگاه ها و پروژه های صنعتی را از سازندگان معتبر تامین می کند. برای خرید رله ABB REU611 بهتر است پیش از انتخاب نهایی، مشخصات فنی پروژه، کد سفارش، نوع ارتباطات، منبع تغذیه و نیازهای حفاظتی بررسی شود تا رله انتخاب شده دقیقا با ساختار سیستم هماهنگ باشد.

برای دریافت اطلاعات بیشتر و خرید با کارشناسان ما در تکان انرژی در تماس باشید: 02144238914
