رله امپدانس بالا مدل 7SR23 زیمنس

رله امپدانس بالا مدل 7SR23 از خانواده Reyrolle زیمنس، یک رله عددی حفاظت امپدانس بالا با فناوری جریان گردشی است که برای تشخیص خطاهای فاز و زمین در تجهیزات و شبکه های مهم برق طراحی شده است. این رله دارای چهار ورودی جریان است و می تواند در کاربردهایی مانند حفاظت باسبار، ترانسفورماتور، موتور، راکتور و اتصالات مورد استفاده قرار گیرد. زیمنس در ساختار 7SR23 قابلیت هایی مانند حفاظت دیفرانسیل امپدانس بالا، حفاظت REF، نظارت بر CT و ارتباطات کنترلی را در نظر گرفته است.

7SR23 DAD برای پروژه هایی مناسب است که در آنها تشخیص سریع خطا و پایداری حفاظت در برابر خطاهای خارج از ناحیه اهمیت دارد. این رله با قابلیت تنظیم و منطق داخلی، امکان استفاده در آرایش های مختلف حفاظت امپدانس بالا را فراهم می کند و از طریق رابط های ارتباطی نیز می توان به اطلاعات حفاظتی، اندازه گیری و ثبت رخدادها دسترسی داشت.

رله 7SR23 زیمنس چیست؟

رله Siemens Reyrolle 7SR23 DAD یک رله حفاظتی عددی از نوع High Impedance Circulating Current است. در این روش حفاظتی، رله با استفاده از مدار جریان گردشی و تجهیزات CT، شرایط خطا را در محدوده حفاظتی مشخص تشخیص می دهد. ساختار 7SR23 برای حفاظت واحدی طراحی شده است؛ به این معنی که می توان آن را برای حفاظت یک ناحیه مشخص از سیستم قدرت به کار گرفت. زیمنس کاربرد این رله را برای تشخیص خطاهای فاز و زمین در تجهیزاتی مانند باسبار، ترانسفورماتور و موتور معرفی کرده است. یکی از ویژگی های مهم این مدل، وجود چهار ورودی جریان است که امکان استفاده از آن در آرایش های مختلف حفاظت امپدانس بالا را فراهم می کند.

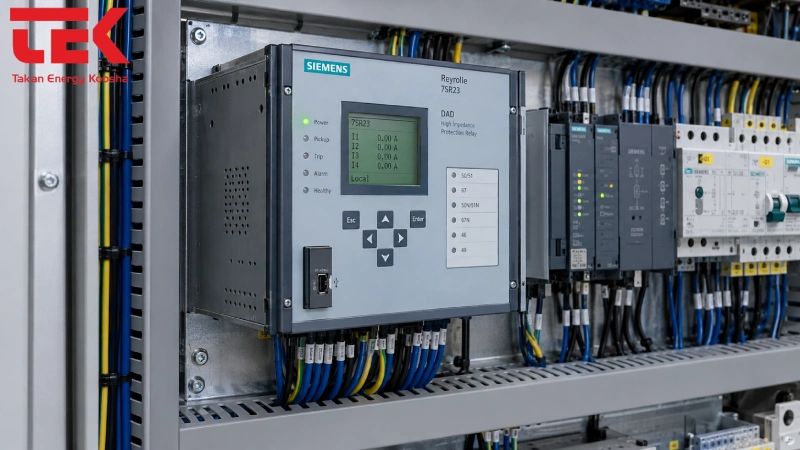

کاربرد رله امپدانس بالا 7SR23

رله 7SR23 در پروژه هایی استفاده می شود که نیاز به حفاظت سریع و تفکیک شده تجهیزات وجود دارد. از جمله کاربردهای اصلی آن می توان به موارد زیر اشاره کرد:

• حفاظت دیفرانسیل امپدانس بالا برای باسبار و اتصالات
• حفاظت Restricted Earth Fault یا REF ترانسفورماتور
• حفاظت موتور
• حفاظت راکتور
• حفاظت برخی اتصالات و تجهیزات الکتریکی
• حفاظت دیفرانسیل برخی تجهیزات و ماشین های الکتریکی

کاتالوگ رسمی Reyrolle کاربردهای 7SR23 را در حفاظت سه فاز امپدانس بالا برای باسبار، اتصالات، اتوترانسفورماتورها، راکتورها و موتورها و همچنین حفاظت REF برای سیم پیچ ترانسفورماتورها معرفی می کند.

حفاظت High Impedance در 7SR23 چگونه عمل می کند؟

در حفاظت امپدانس بالا، انتخاب صحیح CT ها و طراحی مدار ثانویه نقش بسیار مهمی دارد. هدف اصلی این است که حفاظت در برابر خطاهای داخلی حساس باشد و در مقابل خطاهای خارج از ناحیه حفاظتی، پایداری مناسبی داشته باشد. در کاربردهای High Impedance، تجهیزات جانبی مانند مقاومت پایدارکننده و مقاومت غیرخطی یا Non-linear Resistor نیز می توانند بخشی از طراحی مدار باشند. زیمنس برای 7SR23 حتی جعبه تجهیزات High Impedance شامل اجزای مورد نیاز این مدار را نیز به عنوان گزینه معرفی کرده است.
بنابراین هنگام طراحی یک سیستم حفاظتی با 7SR23، نباید فقط خود رله را بررسی کرد. مشخصات CT، مقاومت مدار ثانویه، نقطه زانو و سایر اجزای مدار حفاظتی نیز باید بر اساس محاسبات مهندسی و طرح حفاظتی پروژه انتخاب شوند.

حفاظت REF با رله 7SR23

یکی از کاربردهای مهم رله 7SR23 در حفاظت خطای زمین محدود شده یا Restricted Earth Fault است. حفاظت REF برای شناسایی خطاهای زمین در یک ناحیه مشخص، به ویژه در سیم پیچ ترانسفورماتورها، استفاده می شود. در این روش، محدوده حفاظتی با توجه به آرایش CT ها مشخص می شود و رله می تواند خطای زمین داخلی را با حساسیت مناسب تشخیص دهد. در فهرست عملکردهای 7SR23، عملکرد 87REF به عنوان High Impedance REF معرفی شده است. همچنین این رله می تواند در آرایش هایی مانند 3 Pole Differential + REF یا REF1 + REF2 پیکربندی شود. به همین دلیل، 7SR23 یکی از گزینه هایی است که در پروژه های حفاظت ترانسفورماتور و سایر تجهیزات دارای نیاز به حفاظت REF قابل بررسی است.

حفاظت دیفرانسیل امپدانس بالا

7SR23 علاوه بر REF، برای حفاظت دیفرانسیل امپدانس بالا نیز طراحی شده است. در کاتالوگ Reyrolle، عملکردهای 87/50 برای حفاظت دیفرانسیل فازبندی شده معرفی شده اند. این عملکرد می تواند در کاربردهای سه فاز مورد استفاده قرار گیرد.
در این نوع کاربرد، هماهنگی بین CT ها و اجزای مدار اهمیت بسیار زیادی دارد. بنابراین تنظیم رله باید بر اساس محدوده حفاظتی، مشخصات تجهیزات و محاسبات مربوط به مدار CT انجام شود. زیمنس برای 7SR23 ابزار تنظیم و محاسبات مربوط به رله و مقاومت های پایدارکننده و غیرخطی را نیز در نظر گرفته است که می تواند در طراحی و راه اندازی سیستم های High Impedance مفید باشد.

قابلیت CT Supervision در 7SR23

یکی از قابلیت های کاربردی 7SR23، نظارت بر مدار ثانویه CT است. قطع شدن مدار ثانویه CT می تواند وضعیت نامطلوبی در مدار اندازه گیری و حفاظت ایجاد کند. قابلیت CT Supervision در 7SR23 برای تشخیص عدم تعادل جریان در مدار CT طراحی شده و می تواند وجود احتمالی مدار باز در سیم کشی ثانویه CT را شناسایی کند. وجود این قابلیت باعث می شود رله علاوه بر تشخیص خطاهای سیستم قدرت، بتواند وضعیت مدار اندازه گیری و حفاظت خود را نیز بهتر پایش کند.

عملکردهای حفاظتی رله 7SR23

بر اساس مستندات رسمی Reyrolle، این رله مجموعه ای از عملکردهای حفاظتی و نظارتی را در اختیار کاربر قرار می دهد. مهم ترین آنها شامل موارد زیر است:

این عملکردها بسته به ساختار و کد سفارش محصول قابل استفاده هستند و هنگام خرید باید مدل دقیق و Option های سفارش بررسی شود.

ورودی ها و مشخصات جریان رله 7SR23

7SR23 دارای 4 ورودی جریان است. در برخی پیکربندی های رسمی این خانواده، ورودی اندازه گیری برای 1 و 5 آمپر در فرکانس 50/60 هرتز ارائه شده است. در یک کد سفارش مشخص از 7SR23، زیمنس پیکربندی شامل 4 CT، 9 ورودی باینری و 8 خروجی باینری را معرفی کرده است. اما تعداد دقیق ورودی ها، خروجی ها، LED ها، ارتباطات و سایر امکانات می تواند بر اساس کد سفارش متفاوت باشد.
به همین دلیل، در زمان استعلام قیمت یا خرید رله 7SR23 باید کد کامل سفارش یا MLFB بررسی شود و نمی توان تمام مشخصات یک Variant را به کل خانواده 7SR23 تعمیم داد.

ارتباطات و انتقال اطلاعات در 7SR23

رله 7SR23 فقط برای عملکرد حفاظتی طراحی نشده و امکانات ارتباطی و ثبت اطلاعات نیز دارد. در ساختار استاندارد این خانواده، امکان اتصال محلی از طریق USB پنل جلو و ارتباط از طریق RS485 در قسمت پشت رله وجود دارد. برخی Variant ها نیز به رابط های ارتباطی اضافی مجهز می شوند. در یک پیکربندی مشخص از 7SR23، زیمنس پروتکل های IEC 60870-5-103، Modbus RTU، DNP 3.0 و IEC 61850 را معرفی کرده است. بنابراین پروتکل ارتباطی را باید بر اساس کد سفارش دقیق محصول بررسی کرد. این قابلیت ها باعث می شوند اطلاعات رله بتواند در ساختارهای کنترل، مانیتورینگ و اتوماسیون پست برق مورد استفاده قرار گیرد.

ثبت خطا و رخدادها

7SR23 قابلیت ثبت اطلاعات مربوط به عملکرد حفاظتی را نیز دارد. در مستندات محصول، مواردی مانند Fault Records، Event Records و Waveform Records در قابلیت های مانیتورینگ معرفی شده اند. همچنین وضعیت ورودی و خروجی های باینری و وضعیت مدار تریپ قابل پایش است. ثبت این اطلاعات در زمان بررسی خطا اهمیت زیادی دارد، زیرا مهندس حفاظت می تواند بعد از رخداد، وضعیت سیستم و عملکرد رله را بررسی کند.

سرعت عملکرد رله 7SR23

در حفاظت تجهیزات قدرت، سرعت تشخیص و قطع خطا اهمیت زیادی دارد. در مشخصات کاتالوگ Reyrolle، زمان عملکرد 7SR23 برای برخی کاربردها کمتر از 20 میلی ثانیه اعلام شده است. این مقدار باید در کنار شرایط عملکرد، تنظیمات و کل زنجیره حفاظتی تفسیر شود و نباید به عنوان زمان قطع کامل کلید قدرت در نظر گرفته شود. بنابراین سرعت عملکرد بالای رله یکی از ویژگی هایی است که می تواند در طراحی سیستم های حفاظت امپدانس بالا مورد توجه قرار گیرد.

مزایای رله امپدانس بالا 7SR23 زیمنس

7SR23 مجموعه ای از قابلیت های حفاظتی، نظارتی و ارتباطی را در یک رله عددی ارائه می کند. مهم ترین مزایای آن را می توان در موارد زیر خلاصه کرد:

• پشتیبانی از حفاظت High Impedance و REF
• چهار ورودی جریان
• قابلیت حفاظت باسبار، ترانسفورماتور، موتور و راکتور
• نظارت بر مدار ثانویه CT
• ثبت رخداد، خطا و شکل موج
• منطق قابل برنامه ریزی
• رابط USB و RS485
• پشتیبانی از پروتکل های ارتباطی در Variant های مربوطه
• طراحی در محفظه Epsilon و ساختار مناسب برای نصب در تابلو
• امکان استفاده از اجزای اختصاصی High Impedance برای طراحی مدار حفاظتی

این ترکیب باعث شده 7SR23 برای پروژه هایی که به حفاظت امپدانس بالا و قابلیت های دیجیتال نظارتی نیاز دارند، گزینه ای قابل بررسی باشد.

تفاوت 7SR23 با رله های عمومی حفاظت

یکی از نکات مهم درباره 7SR23 این است که نباید آن را صرفا یک رله اضافه جریان معمولی در نظر گرفت. این محصول به طور مشخص برای High Impedance Protection و کاربردهای مرتبط با جریان گردشی طراحی شده است.در نتیجه، طراحی سیستم حفاظتی با این رله به بررسی دقیق CT ها، مدار ثانویه، مقاومت های مدار، محدوده حفاظتی و تنظیمات نیاز دارد. این موضوع باعث می شود انتخاب و تنظیم آن بیشتر یک مسئله مهندسی حفاظت باشد تا صرفا انتخاب یک رله با چند عملکرد حفاظتی.

خرید رله امپدانس بالا 7SR23 از تکان انرژی کوشا

تکان انرژی کوشا در زمینه تامین تجهیزات حفاظت و اتوماسیون برق فعالیت می کند و رله های حفاظتی زیمنس را برای پروژه های مختلف صنعتی و شبکه برق ارائه می دهد. برای خرید رله Siemens Reyrolle 7SR23 بهتر است پیش از ثبت سفارش، کاربرد دقیق رله و کد سفارش مورد نیاز مشخص شود. در صورتی که رله برای حفاظت باسبار، ترانسفورماتور، موتور، راکتور یا REF مورد نیاز باشد، انتخاب Variant مناسب و بررسی مشخصات CT و مدار حفاظتی اهمیت زیادی دارد. به همین دلیل، هنگام استعلام از تکان انرژی کوشا می توانید مشخصات پروژه، نوع حفاظت، جریان CT، ولتاژ تغذیه و پروتکل ارتباطی مورد نیاز را اعلام کنید تا مدل مناسب بر اساس نیاز پروژه بررسی شود.

جمع بندی: خرید رله 7SR23 زیمنس

رله امپدانس بالا 7SR23 زیمنس یک رله عددی High Impedance Circulating Current از خانواده Reyrolle است که برای حفاظت واحدی و تشخیص خطاهای فاز و زمین در تجهیزاتی مانند باسبار، ترانسفورماتور، موتور و راکتور طراحی شده است. پشتیبانی از حفاظت 87/50، 87REF، 50G، CT Supervision و Trip Circuit Supervision در کنار ثبت رخدادها و قابلیت های ارتباطی، این رله را به گزینه ای تخصصی برای پروژه های حفاظت امپدانس بالا تبدیل کرده است. در زمان انتخاب این محصول، توجه به کد کامل سفارش اهمیت زیادی دارد؛ زیرا برخی مشخصات مانند تعداد ورودی و خروجی، ارتباطات و امکانات جانبی بین Variant های مختلف متفاوت هستند. بنابراین برای خرید مطمئن، مشخصات فنی پروژه و کد دقیق محصول باید با یکدیگر تطبیق داده شوند.

جهت دریافت اطلاعات بیشتر و خرید رله 7SR23 با کارشناسان ما در تماس باشید: 02144238914
