رله Lock Out یا رله لاک اوت یکی از مهم ترین تجهیزات حفاظتی در شبکه های برق و سیستم های قدرت است که وظیفه دارد پس از تشخیص یک خطای جدی، از وصل مجدد ناخواسته مدار جلوگیری کند. برخلاف بسیاری از رله های حفاظتی که پس از برطرف شدن خطا امکان بازگشت به حالت عادی را دارند، رله Lock Out تا زمانی که اپراتور به صورت دستی آن را ریست نکند، اجازه راه اندازی مجدد تجهیزات را نمی دهد. به همین دلیل این رله نقش مهمی در جلوگیری از آسیب های سنگین به تجهیزات و افزایش ایمنی شبکه ایفا می کند.
اگر در زمینه طراحی تابلو برق، پست های برق، نیروگاه ها یا صنایع بزرگ فعالیت دارید، شناخت عملکرد رله Lock Out اهمیت زیادی دارد. در تکان انرژی کوشا انواع تجهیزات حفاظتی از برندهای معتبر مانند زیمنس، ABB و سایر تولیدکنندگان مطرح عرضه می شوند و انتخاب صحیح رله حفاظتی می تواند تاثیر مستقیمی بر ایمنی و پایداری سیستم قدرت داشته باشد.
رله Lock Out که با شماره استاندارد ANSI 86 نیز شناخته می شود، یک رله حفاظتی است که پس از دریافت فرمان از سایر رله های حفاظتی، فرمان قطع نهایی مدار را صادر کرده و مدار را در وضعیت قطع نگه می دارد. به بیان ساده، زمانی که یک خطای خطرناک مانند اتصال کوتاه شدید، خطای داخلی ترانسفورماتور یا آسیب جدی تجهیزات رخ دهد، تنها قطع لحظه ای مدار کافی نیست. در چنین شرایطی رله Lock Out وارد عمل می شود و اجازه وصل مجدد مدار را تا زمان بررسی کامل توسط اپراتور نمی دهد. به همین دلیل این رله یکی از مهم ترین اجزای سیستم های حفاظت در شبکه های برق فشار متوسط و فشار قوی محسوب می شود.
رله Lock Out معمولاً به رلههای حفاظتی دیگر (مانند رلههای اضافهجریان یا دیفرانسیل) متصل است. وقتی این رلهها خطایی را تشخیص میدهند، سیگنالی به رله Lock Out ارسال میکنند. این رله سپس کنتاکتهای الکتریکی را باز کرده و مدار را از منبع تغذیه جدا میکند. این فرآیند از آسیبهای ثانویه به تجهیزات و خطرات احتمالی برای پرسنل جلوگیری میکند. ویژگی کلیدی این رله، نیاز به ریست دستی است که اپراتور را ملزم میکند تا وضعیت سیستم را به طور کامل بررسی کند.
فرآیند عملکرد این رله به صورت زیر است:
همین فرآیند ساده باعث می شود بسیاری از تجهیزات گران قیمت از آسیب های جدی محافظت شوند.
طبق گزارشهای سازمان ایمنی و بهداشت حرفهای (OSHA) و استانداردهای بینالمللی مانند IEC، استفاده از رلههای قفل ایمنی میتواند تا ۷۰% از حوادث الکتریکی ناشی از خطاهای سیستمی را کاهش دهد. این رلهها به ویژه در محیطهایی که ایمنی و پایداری سیستمها حیاتی است، مانند نیروگاهها، پالایشگاهها و کارخانجات تولیدی، نقش کلیدی ایفا میکنند.
در بسیاری از خطاهای موقت، سیستم های برق از قابلیت وصل مجدد خودکار (Auto Reclosing) استفاده می کنند، اما همه خطاها موقتی نیستند. برخی خطاها نشان دهنده آسیب واقعی تجهیزات هستند و در صورت وصل مجدد ممکن است خسارت چندین برابر شود. رله Lock Out دقیقا برای چنین شرایطی طراحی شده است و از راه اندازی مجدد تجهیزات تا زمان رفع کامل مشکل جلوگیری می کند.
انتخاب یک رله قفل ایمنی با کیفیت، فراتر از خرید یک قطعه الکتریکی است؛ این یک تصمیم استراتژیک برای افزایش ایمنی، کاهش هزینهها و بهبود بهرهوری عملیاتی است. در ادامه، به مزایای کلیدی این رلهها میپردازیم:
رله Lock Out با قفل کردن مدار در زمان خطا، از آسیبهای ثانویه مانند سوختن موتورها، ژنراتورها یا ترانسفورماتورها جلوگیری میکند. برای مثال، در سیستمهای HVAC، این رله از چرخههای مکرر خاموش و روشن شدن (Short Cycling) که میتواند عمر تجهیزات را تا ۳۰% کاهش دهد، جلوگیری میکند.
با جلوگیری از بازگشت غیرمنتظره سیستم به حالت عادی، رله Lock Out خطر شوک الکتریکی یا حوادث ناشی از نقص فنی را برای اپراتورها کاهش میدهد. این ویژگی با استانداردهای ایمنی مانند NFPA 70E همخوانی دارد.
اکثر مدلهای رله قفل ایمنی با دستههای دستی یا دکمههای ریست طراحی شدهاند که استفاده از آنها را برای اپراتورها آسان میکند. این طراحی به تیم شما امکان میدهد تا به سرعت وضعیت سیستم را بررسی و در صورت ایمن بودن، آن را ریست کنند.
رلههای Lock Out مدرن با تعداد کنتاکتهای متنوع (۴ تا ۲۰ کنتاکت NO/NC) عرضه میشوند که برای کاربردهای پیچیده مانند سیستمهای توزیع برق یا نیروگاهها مناسب هستند.
این رلهها از مواد مقاوم ساخته شدهاند و در برابر شرایط سخت صنعتی مانند دمای بالا، رطوبت، گردوغبار و لرزش مقاومت دارند. بسیاری از مدلها با گارانتی بلندمدت (تا ۵ سال) عرضه میشوند که نشاندهنده کیفیت بالای آنهاست.
با کاهش زمان خرابی (Downtime) و جلوگیری از تعمیرات پرهزینه، رله قفل ایمنی میتواند هزینههای عملیاتی را تا ۵۰% کاهش دهد. یک مطالعه از GE Vernova نشان میدهد که استفاده از این رلهها در سیستمهای صنعتی، میانگین زمان قطعی را به کمتر از ۱۰ دقیقه کاهش داده است.
.webp)

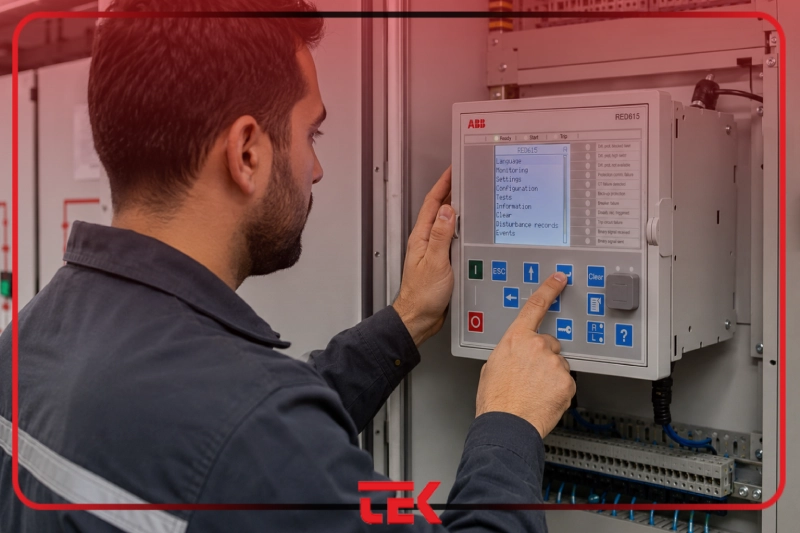

پس از رفع کامل خطا، اپراتور باید وضعیت تجهیزات را بررسی کند و مطمئن شود که علت اصلی حادثه برطرف شده است.در مرحله بعد، رله Lock Out به صورت دستی ریست می شود. این موضوع یکی از مهم ترین تفاوت های این رله با سیستم های حفاظتی معمولی است، زیرا از هرگونه وصل مجدد ناخواسته جلوگیری می کند. در برخی مدل های دیجیتال نیز امکان مانیتورینگ وضعیت رله از طریق سیستم های اسکادا (SCADA) وجود دارد، اما فرآیند ریست همچنان تحت کنترل اپراتور انجام می شود.
انتخاب این تجهیز باید متناسب با طراحی سیستم حفاظتی انجام شود. ظرفیت کنتاکت ها، ولتاژ کاری، نوع فرمان، سرعت عملکرد، قابلیت نصب در تابلو و سازگاری با سایر رله های حفاظتی از مهم ترین عواملی هستند که باید بررسی شوند. همچنین استفاده از برندهای معتبر باعث افزایش طول عمر تجهیزات و اطمینان بیشتر در عملکرد سیستم حفاظت خواهد شد.
رله قفل ایمنی یک ابزار همهکاره است که در صنایع مختلف کاربرد دارد. در ادامه، به چند نمونه عملی از استفاده این رلهها میپردازیم:
در نیروگاهها، رله Lock Out برای محافظت از ترانسفورماتورها و ژنراتورها در برابر اتصال کوتاه یا اضافهبار استفاده میشود. این رلهها از blackoutهای گسترده جلوگیری میکنند و پایداری شبکه را تضمین میکنند.
در سیستمهای تهویه مطبوع صنعتی، رله قفل ایمنی از کمپرسورها در برابر اضافهبار یا نوسانات ولتاژ محافظت میکند. این امر عمر تجهیزات را تا ۳۰% افزایش میدهد و هزینههای تعمیر را کاهش میدهد.
در خطوط تولید خودکار، مانند کارخانههای خودروسازی، رله Lock Out از توقفهای ناگهانی و آسیب به رباتها یا ماشینآلات جلوگیری میکند. این رلهها به اپراتورها زمان کافی برای بررسی و رفع مشکل میدهند.
مدلهای ضد انفجار رله قفل ایمنی برای محیطهای پرخطر مانند پالایشگاهها و سکوهای نفتی طراحی شدهاند. این رلهها با استانداردهای ATEX و IECEx سازگار هستند و ایمنی را در شرایط بحرانی تضمین میکنند.
در محیطهای خشن معدنی، رلههای Lock Out مقاوم در برابر گردوغبار و لرزش، از تجهیزات سنگین مانند سنگشکنها و نوار نقالهها محافظت میکنند.
رلههای دیجیتال Lock Out با قابلیت اتصال به سیستمهای SCADA و نمایشگرهای LED، برای تاسیسات مدرن که نیاز به نظارت و کنترل پیشرفته دارند، ایدهآل هستند.
انتخاب صحیح تجهیزات حفاظتی تاثیر مستقیمی بر عملکرد ایمن شبکه برق دارد. تکان انرژی کوشا با تامین انواع رله های حفاظتی و تجهیزات برق صنعتی از برندهای معتبر، امکان انتخاب محصول متناسب با نیاز پروژه های صنعتی، نیروگاهی و ساختمانی را فراهم کرده است. کارشناسان این مجموعه با بررسی نیاز فنی پروژه، در انتخاب رله مناسب و تجهیزات جانبی مورد نیاز نیز به مشتریان مشاوره ارائه می دهند تا سیستم حفاظت با بالاترین سطح اطمینان طراحی و اجرا شود.
رله Lock Out یکی از مهم ترین اجزای سیستم های حفاظتی شبکه برق است که با جلوگیری از وصل مجدد ناخواسته تجهیزات، نقش مهمی در افزایش ایمنی و جلوگیری از خسارت های سنگین ایفا می کند. این رله با دریافت فرمان از سایر رله های حفاظتی، مدار را در وضعیت قطع نگه می دارد و تنها پس از بررسی کامل و ریست دستی اجازه راه اندازی مجدد تجهیزات را می دهد. اگر قصد خرید رله Lock Out یا سایر تجهیزات حفاظتی را دارید، تکان انرژی کوشا با ارائه محصولات برندهای معتبر و مشاوره تخصصی، می تواند شما را در انتخاب مناسب ترین تجهیزات برای پروژه های برق صنعتی همراهی کند.
