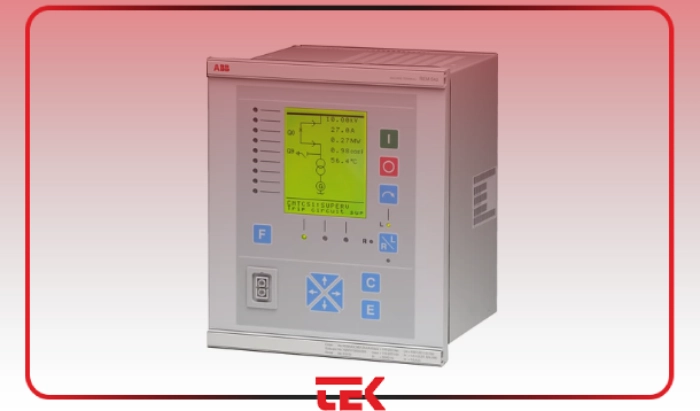

رله حفاظتی ترانسفورماتور ABB، بخشی از خانواده پیشرفته Relion مانند مدلهای RET670 و RET615، یک دستگاه هوشمند الکترونیکی (IED) است که حفاظت جامع، کنترل و نظارت بر ترانسفورماتورهای قدرت دوسیمپیچ، سهسیمپیچ، اتوترانسفورماتورها و راکتورهای شنت را فراهم میکند و از خطاهایی مانند اتصال کوتاه داخلی، اضافه بار حرارتی، جریان هجومی مغناطیسی، خطای زمین و اضافه تحریک جلوگیری مینماید؛ این رله با ادغام توابع دیفرانسیل سریع، پشتیبان و حرارتی در یک واحد فشرده، ایمنی تجهیزات را افزایش داده و زمان توقف سیستم را کاهش میدهد،
رله حفاظتی ترانسفورماتور ABB یکی از پیشرفته ترین راهکارهای حفاظتی در این حوزه است که با تشخیص سریع خطاها، از آسیب دیدن ترانسفورماتور و تجهیزات مرتبط جلوگیری می کند.
اگر قصد خرید یا انتخاب رله حفاظتی ABB را دارید، آشنایی با قابلیت ها، نحوه عملکرد و تفاوت مدل های مختلف آن اهمیت زیادی دارد. در این مقاله از تکان انرژی کوشا به صورت کامل با رله حفاظتی ترانسفورماتور ABB، ویژگی ها، کاربردها و نکات مهم هنگام انتخاب این تجهیزات آشنا خواهید شد تا بتوانید متناسب با نیاز پروژه خود بهترین گزینه را انتخاب کنید.
رله حفاظتی ترانسفورماتور ABB یک رله دیجیتال هوشمند یا IED (Intelligent Electronic Device) است که برای حفاظت، کنترل و مانیتورینگ انواع ترانسفورماتورهای قدرت طراحی شده است. این رله با دریافت اطلاعات از ترانسفورماتورهای جریان (CT) و ترانسفورماتورهای ولتاژ (PT)، وضعیت ترانس را به صورت لحظه ای بررسی می کند و در صورت بروز هرگونه خطا، فرمان لازم برای قطع مدار را در کوتاه ترین زمان ممکن صادر می کند.
رله های سری Relion شرکت ABB از شناخته شده ترین تجهیزات حفاظتی در صنعت برق هستند و برای حفاظت از ترانسفورماتورهای دو سیم پیچ، سه سیم پیچ، اتوترانسفورماتورها و راکتورهای شنت مورد استفاده قرار می گیرند. این تجهیزات علاوه بر حفاظت، امکان ثبت رویدادها، مانیتورینگ آنلاین، عیب یابی و ارتباط با سیستم های اتوماسیون پست را نیز در اختیار بهره برداران قرار می دهند.
یکی از مهم ترین ویژگی های این رله ها، تجمیع چندین عملکرد حفاظتی در یک تجهیز است. به همین دلیل دیگر نیازی به استفاده از چند رله مجزا برای حفاظت های مختلف وجود ندارد و این موضوع علاوه بر کاهش هزینه ها، باعث ساده تر شدن طراحی تابلوهای حفاظتی نیز می شود.
ترانسفورماتورها از گران ترین تجهیزات هر شبکه برق محسوب می شوند و خرابی آن ها می تواند خسارت های مالی و عملیاتی قابل توجهی ایجاد کند. در بسیاری از صنایع، از کار افتادن یک ترانسفورماتور تنها به معنای توقف یک تجهیز نیست، بلکه ممکن است کل خط تولید یا بخشی از شبکه برق را از مدار خارج کند.
خطاهایی مانند اتصال کوتاه داخلی، اضافه بار، افزایش دمای سیم پیچ، خطای زمین یا اضافه تحریک، اگر در زمان مناسب تشخیص داده نشوند، می توانند باعث آسیب جدی به هسته، سیم پیچ ها و عایق ترانسفورماتور شوند. در چنین شرایطی هزینه تعمیر یا تعویض تجهیزات بسیار بیشتر از هزینه استفاده از یک سیستم حفاظتی مناسب خواهد بود.
رله حفاظتی ABB با تشخیص سریع این خطاها، قبل از گسترش آسیب، مدار را ایمن می کند و از وارد شدن خسارت به ترانسفورماتور جلوگیری خواهد کرد. به همین دلیل استفاده از این تجهیزات نه تنها باعث افزایش ایمنی شبکه می شود، بلکه هزینه های تعمیرات و زمان خاموشی را نیز به میزان قابل توجهی کاهش می دهد.
ویژگیهای رله حفاظتی ترانسفورماتور ABB آن را به گزینهای ایدهآل برای سیستمهای پیچیده تبدیل کرده است. حفاظت دیفرانسیل با مهار هارمونیک دوم و پنجم برای جلوگیری از تریپ اشتباه در شرایط هجومی، یکی از برجستهترین توابع است. همچنین، حفاظت زمین محدود (REF) و اضافه بار حرارتی بر اساس استاندارد IEC 60255 دقت بالایی ارائه میدهند. طراحی مدولار اجازه گسترش ورودی/خروجی را میدهد و پشتیبانی از چندین ورودی جریان سهفاز، حفاظت از ترانسفورماتورهای چندسیمپیچ را ممکن میسازد. در ادامه با مهم ترین قابلیت های این رله ها آشنا می شویم.
حفاظت دیفرانسیل مهم ترین عملکرد رله حفاظتی ترانسفورماتور ABB محسوب می شود. در این روش، جریان ورودی و خروجی ترانسفورماتور به صورت مداوم با یکدیگر مقایسه می شوند. اگر اختلاف بین این دو جریان از مقدار مجاز بیشتر باشد، رله وقوع خطای داخلی را تشخیص داده و فرمان قطع مدار را صادر می کند.
یکی از ویژگی های مهم رله های ABB، استفاده از الگوریتم های پیشرفته برای تشخیص جریان هجومی مغناطیسی از اتصال کوتاه واقعی است. این قابلیت باعث می شود هنگام برق دار شدن ترانسفورماتور، رله به اشتباه عمل نکند و تنها در شرایط واقعی وارد مدار حفاظتی شود.
خطای زمین یکی از رایج ترین خطاهای ترانسفورماتورها است که در صورت تشخیص دیرهنگام می تواند باعث آسیب دیدن سیم پیچ ها و عایق ها شود. رله حفاظتی ABB با استفاده از حفاظت Restricted Earth Fault یا REF، حتی کوچک ترین جریان های نشتی را نیز شناسایی می کند. این ویژگی به ویژه در ترانسفورماتورهای قدرت که حساسیت بالایی دارند، نقش مهمی در افزایش ایمنی تجهیزات ایفا می کند.
افزایش دمای سیم پیچ ها یکی از عوامل اصلی کاهش عمر ترانسفورماتور است. رله های حفاظتی ABB با بررسی مداوم جریان بار و مدل سازی وضعیت حرارتی ترانسفورماتور، از افزایش بیش از حد دما جلوگیری می کنند. در صورتی که دمای محاسبه شده از محدوده مجاز فراتر رود، ابتدا هشدار صادر شده و در صورت ادامه شرایط غیرعادی، رله فرمان قطع مدار را صادر خواهد کرد. این قابلیت از آسیب دیدن عایق ها و کاهش عمر مفید ترانس جلوگیری می کند.
پس از وقوع هر خطا، بررسی علت حادثه اهمیت زیادی دارد. رله های ABB تمامی اطلاعات مربوط به جریان، ولتاژ، زمان وقوع خطا و نحوه عملکرد تجهیزات حفاظتی را ثبت می کنند. این اطلاعات به کارشناسان بهره برداری کمک می کند تا علت اصلی بروز خطا را سریع تر شناسایی کرده و از تکرار آن جلوگیری کنند. وجود قابلیت ثبت نوسان نگاری نیز فرآیند تحلیل فنی را بسیار ساده تر می کند.
یکی از مزیت های مهم رله های ABB، امکان ارتباط با سیستم های مانیتورینگ و اتوماسیون پست است. این تجهیزات از پروتکل هایی مانند IEC 61850، Modbus و DNP3 پشتیبانی می کنند و به راحتی با سیستم های SCADA یکپارچه می شوند. این قابلیت باعث می شود اپراتورها بتوانند وضعیت ترانسفورماتور، هشدارها و رویدادهای مختلف را به صورت لحظه ای از مرکز کنترل مشاهده و مدیریت کنند.
برای درک بهتر عملکرد در مواجهه با خطا، مراحل کلیدی را در لیست زیر بررسی میکنیم:
جمعآوری داده: دریافت جریان و ولتاژ از CT/PTهای طرفهای مختلف ترانسفورماتور.
جبران و مقایسه: اعمال جبران گروه برداری و نسبت، سپس مقایسه جریانهای ورودی و خروجی برای تشخیص دیفرانسیل.
تشخیص نوع خطا: استفاده از هارمونیکها برای تمایز هجومی از اتصال کوتاه واقعی.
صدور فرمان: تریپ سریع breakerها و سیگنالهای هشدار به مرکز کنترل.
ثبت و بازیابی: ذخیره دادهها برای تحلیل و بازگشت خودکار به حالت عادی پس از رفع خطا.
این مراحل ساده اما قدرتمند، کارایی رله را در حفاظت واقعی نشان میدهند.
یکی از دلایل استفاده گسترده از رله های حفاظتی ABB، توانایی آن ها در شناسایی انواع خطاهای الکتریکی است. این تجهیزات تنها برای یک نوع حفاظت طراحی نشده اند، بلکه چندین عملکرد حفاظتی را به صورت همزمان ارائه می دهند و همین موضوع باعث افزایش ضریب اطمینان شبکه می شود.
مهم ترین خطاهایی که توسط رله حفاظتی ترانسفورماتور ABB شناسایی و مدیریت می شوند عبارت اند از:
تشخیص سریع این خطاها باعث می شود تجهیزات قدرت قبل از وارد شدن آسیب جدی از مدار خارج شوند و امکان بازگرداندن سریع شبکه به شرایط عادی فراهم شود.
رله حفاظتی ترانسفورماتور ABB در صنایع گوناگونی از نیروگاههای تولید برق تا پستهای توزیع شهری و کارخانههای صنعتی کاربرد دارد. در نیروگاهها، برای حفاظت از بلوکهای ژنراتور-ترانسفورماتور استفاده میشود و از خطاهای داخلی که میتواند منجر به خاموشی گسترده شود، جلوگیری میکند. در صنایع نفت و گاز، جایی که ترانسفورماتورها در محیطهای انفجاری قرار دارند، حفاظت سریع زمین و دیفرانسیل ایمنی را تضمین مینماید.
از دیدگاه آموزشی، این رله در شبکههای هوشمند (Smart Grid) و انرژیهای تجدیدپذیر مانند خورشیدی و بادی برجسته است. با ادغام IoT، پیشبینی خرابیهای حرارتی ممکن میشود و نگهداری پیشگیرانه را تسهیل میکند. در صنایع سنگین مانند فولادسازی، حفاظت اضافه بار حرارتی از توقف تولید جلوگیری میکند. این کاربردها نشاندهنده انعطافپذیری رله در سطوح مختلف ولتاژ و قدرت هستند.
رله RET670 یکی از پیشرفته ترین مدل های حفاظتی شرکت ABB است که برای حفاظت از ترانسفورماتورهای قدرت در شبکه های انتقال طراحی شده است. این مدل معمولا در نیروگاه ها، پست های انتقال، صنایع بزرگ و پروژه هایی که قابلیت اطمینان بالا اهمیت زیادی دارد، مورد استفاده قرار می گیرد.
RET670 علاوه بر حفاظت دیفرانسیل، امکانات پیشرفته ای مانند حفاظت اضافه تحریک، حفاظت پشتیبان، ثبت دقیق خطاها، مانیتورینگ آنلاین و ارتباط کامل با سیستم های اتوماسیون را ارائه می دهد.
در پروژه هایی که ترانسفورماتورهای چند سیم پیچه یا اتوترانسفورماتورها مورد استفاده قرار می گیرند، این مدل یکی از بهترین گزینه ها محسوب می شود.
رله RET615 بیشتر برای ترانسفورماتورهای توزیع و پروژه های با ظرفیت متوسط طراحی شده است. این رله با وجود ابعاد جمع و جور، بسیاری از قابلیت های حفاظتی مورد نیاز را در اختیار بهره برداران قرار می دهد. استفاده از RET615 در پست های توزیع، کارخانه ها، مجتمع های صنعتی، نیروگاه های کوچک و شبکه های برق شهری بسیار رایج است. این مدل علاوه بر حفاظت دیفرانسیل، امکاناتی مانند حفاظت زمین، اضافه جریان، اضافه بار و ثبت اطلاعات خطا را نیز ارائه می دهد. یکی از مهم ترین مزایای RET615، نصب آسان، تنظیمات ساده و هزینه اقتصادی تر نسبت به مدل های پیشرفته تر است.
هر دو رله از محصولات خانواده Relion شرکت ABB هستند، اما برای کاربردهای متفاوتی طراحی شده اند. انتخاب بین این دو مدل به ظرفیت ترانسفورماتور، سطح ولتاژ، امکانات مورد نیاز و نوع پروژه بستگی دارد.
| ویژگی | RET670 | RET615 |
| نوع کاربرد | شبکه انتقال | شبکه توزیع |
| مناسب برای | ترانسفورماتورهای قدرت بزرگ | ترانسفورماتورهای متوسط |
| امکانات حفاظتی | بسیار پیشرفته | کامل و اقتصادی |
| قابلیت توسعه | بالا | متوسط |
| پروژه های مناسب | نیروگاه، پست انتقال، صنایع بزرگ | کارخانه ها، پست های توزیع، صنایع متوسط |
در پروژه هایی که نیاز به امکانات حفاظتی پیشرفته، توسعه پذیری بالا و ارتباط گسترده با سیستم های اتوماسیون وجود دارد، RET670 انتخاب مناسب تری است. اما اگر هدف حفاظت از ترانسفورماتورهای توزیع یا پروژه های صنعتی متوسط باشد، RET615 می تواند با هزینه کمتر، نیازهای حفاظتی را به خوبی پوشش دهد.
انتخاب رله حفاظتی ترانسفورماتور ABB با ارزیابی مشخصات ترانس آغاز میشود: تعداد سیمپیچها، قدرت، گروه برداری و سطح ولتاژ. برای ترانسفورماتورهای بزرگ، RET670 و برای متوسط، RET615 توصیه میشود. ابزارهای ABB مانند Selector کمک میکنند مدل مناسب را بر اساس توابع مورد نیاز مانند حفاظت تغییر فاز انتخاب کنید.

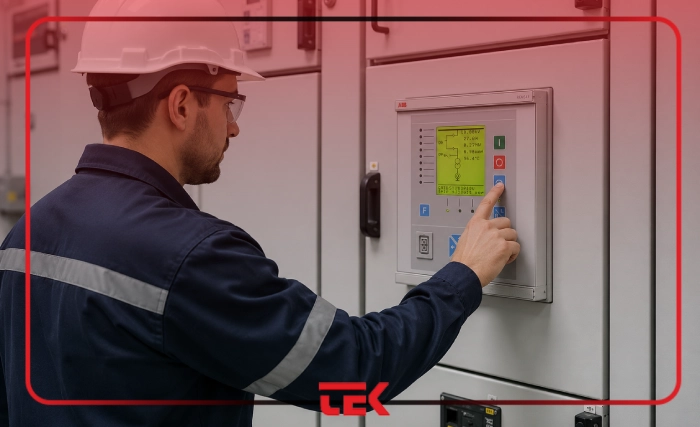

برای دستیابی به بهترین عملکرد، نصب رله حفاظتی باید توسط افراد متخصص و مطابق دستورالعمل های شرکت سازنده انجام شود. اجرای صحیح تنظیمات اولیه تاثیر مستقیمی بر دقت عملکرد سیستم حفاظتی خواهد داشت.
به طور کلی مراحل نصب این رله ها شامل موارد زیر است:
پس از پایان راه اندازی، لازم است عملکرد تمامی حفاظت ها بررسی شود تا از صحت تنظیمات و عملکرد تجهیزات اطمینان حاصل شود. همچنین انجام بازدیدهای دوره ای و به روزرسانی تنظیمات متناسب با شرایط بهره برداری، باعث افزایش طول عمر تجهیزات خواهد شد.
مزایای اصلی شامل سرعت بالا در تشخیص (کمتر از یک سیکل)، کاهش هزینههای نگهداری و ادغام آسان با سیستمهای دیجیتال است. قابلیت خودتشخیصی مشکلات را زودتر شناسایی میکند. در مقایسه با رلههای قدیمی، مدلهای ABB هوشمندتر و با نیاز کمتر به CTهای واسط هستند.
چالشهایی مانند نیاز به دانش پیکربندی وجود دارد، اما ABB با دورههای آموزشی و پشتیبانی این مسئله را حل کرده است. در پروژههای ایرانی، این رلهها به دلیل ترجیح داده میشوند.
یکی از مزیت های مهم رله های دیجیتال ABB، امکان برنامه ریزی و تنظیم دقیق آن ها از طریق نرم افزار اختصاصی PCM600 است. این نرم افزار محیطی کاربرپسند در اختیار مهندسان قرار می دهد تا بتوانند تمامی تنظیمات حفاظتی، منطقی و ارتباطی رله را متناسب با مشخصات پروژه انجام دهند.
از طریق PCM600 می توان پارامترهای حفاظتی، زمان عملکرد رله، تنظیمات دیفرانسیل، نسبت CT، گروه برداری ترانسفورماتور و پروتکل های ارتباطی را به راحتی پیکربندی کرد. همچنین امکان مشاهده رویدادها، استخراج گزارش ها، ثبت اطلاعات خطا و انجام تست های عملکردی نیز در این نرم افزار وجود دارد.
استفاده از این نرم افزار باعث می شود فرآیند راه اندازی، عیب یابی و نگهداری رله های حفاظتی ABB با دقت و سرعت بیشتری انجام شود و بهره برداران بتوانند از تمامی قابلیت های این تجهیزات به بهترین شکل استفاده کنند.
انتخاب رله حفاظتی مناسب تنها به انتخاب یک برند معتبر محدود نمی شود. برای اینکه رله بتواند عملکرد دقیقی داشته باشد، باید مشخصات فنی آن با ویژگی های ترانسفورماتور و شرایط بهره برداری مطابقت داشته باشد. در غیر این صورت، حتی بهترین رله نیز نمی تواند حفاظت مطلوبی از تجهیزات انجام دهد.
اولین موضوعی که باید بررسی شود، توان نامی و سطح ولتاژ ترانسفورماتور است. هرچه ظرفیت ترانسفورماتور بیشتر باشد، نیاز به رله ای با امکانات حفاظتی گسترده تر نیز افزایش پیدا می کند. همچنین تعداد سیم پیچ ها، گروه برداری، نوع اتصال و محل نصب ترانسفورماتور از دیگر عواملی هستند که در انتخاب مدل مناسب تاثیرگذار خواهند بود.
موضوع مهم دیگر، قابلیت توسعه و ارتباط با سیستم های اتوماسیون است. اگر پروژه شما در آینده توسعه پیدا می کند یا قرار است اطلاعات تجهیزات در سیستم SCADA نمایش داده شود، بهتر است رله ای انتخاب کنید که از پروتکل های ارتباطی استاندارد مانند IEC 61850 پشتیبانی کند.
در نهایت، دسترسی به خدمات فنی، قطعات و پشتیبانی نیز اهمیت زیادی دارد. خرید تجهیزات حفاظتی از تامین کنندگان معتبر باعث می شود در مراحل نصب، راه اندازی و خدمات پس از فروش با اطمینان بیشتری پروژه خود را اجرا کنید.
رله حفاظتی ترانسفورماتور ABB بیش از یک دستگاه حفاظتی است؛ آن یک راهحل هوشمند جامع برای افزایش ایمنی، کارایی و پایداری شبکههای برق محسوب میشود که با فناوریهای نوین، از سرمایهگذاریهای بزرگ در ترانسفورماتورها محافظت میکند. انتخاب مدلهایی مانند RET670 یا RET615 میتواند تحولآفرین باشد و به سمت شبکههای هوشمندتر حرکت کند. اگر به دنبال حفاظتی قابل اعتماد برای ترانسفورماتورهای خود هستید، محصولات Relion ABB گزینهای برتر هستند که نتایج بلندمدت و اقتصادی به همراه دارند.
